Programme 3 de colle de Physique-Chimie :

SAVOIR :

bien savoir qu’un ALI est défini par une résistance d’entrée infinie, une résistance de sortie nulle, une fonction de transfert du premier ordre en régime linéaire, une saturation de la tension de sortie, une saturation de l’intensité de sortie

• connaître les montages inverseur, non inverseur, suiveur (expliquer l’avantage en terme de puissance), additionneur, soustracteur, intégrateur, déviateur.
• connaître les schémas des montages saturés dits « comparateur simple » ou « comparateur à hysteresis » (dits Trigger de Schmidt) en version inverseur ou non inverseur.


• savoir trouver la relation entre tension(s) d’entrée et de sortie grâce à l’écriture d’une loi des noeuds


• Attention : vous n’avez pas le droit à la formule directe de Millman
• savoir passer de la notation complexe à l’équation différentielle
• connaître l’utilisation d’un modèle passe-bas pour l’ALI
• savoir discuter de la stabilité d’un système grâce à l’équation différentielle : tous les signes identiques pour la stabilité d’un 2e ordre

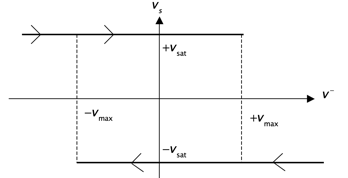

• connaître l’équation différentielle et la démonstration de la caractéristique d’un comparateur à hysteresis. Ci-dessous le cas d’un inverseur
• Intérêt d’une impédance d’entrée infinie = pouvoir se connecter à la sortie d’un filtre passif sans modifier sa fonction de transfert
• Intérêt d’une impédance de sortie nulle = pouvoir se connecter à l’entrée d’un filtre sans le perturber
• Oscillateur quasi-sinusoïdal de Wien :  filtre passe-bande et un ampli non inverseur
• Pour tout autre oscillateur quasi-sinusoïdal, on associe un filtre et un amplificateur et on résout H H2 = 1 pour trouver la fréquence

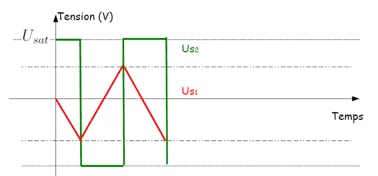

• Oscillateurs à relaxation : exemple d’un comparateur non inverseur + intégrateur inverseur (un classique avec les ALI). On peut avoir comparateur inverseur + intégrateur non inverseur. Savoir retrouver les équations temporelles.  On trouve donc un signal créneau +15 ou -15V en sortie du comparateur et un triangle en sortie de l’intégrateur.

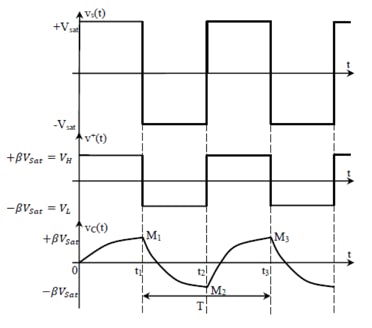

• Oscillateur à relaxation « compacté »   : on trouve donc un signal créneau +15 ou -15V en sortie du comparateur et un signal en exponentielles croissante-décroissante aux bornes du condensateur.
• Oscillateur à résistance négative
  Point de départ = circuit RLC avec amortissement, puis ajout d’un montage à résistance négative -R pour obtenir un oscillateur harmonique
• CHIMIE : les complexes en solution + Thermochimie du 1er principe (Hess,  enthalpie de réaction) mais  la loi de Kirchhoff pour passer à une autre température

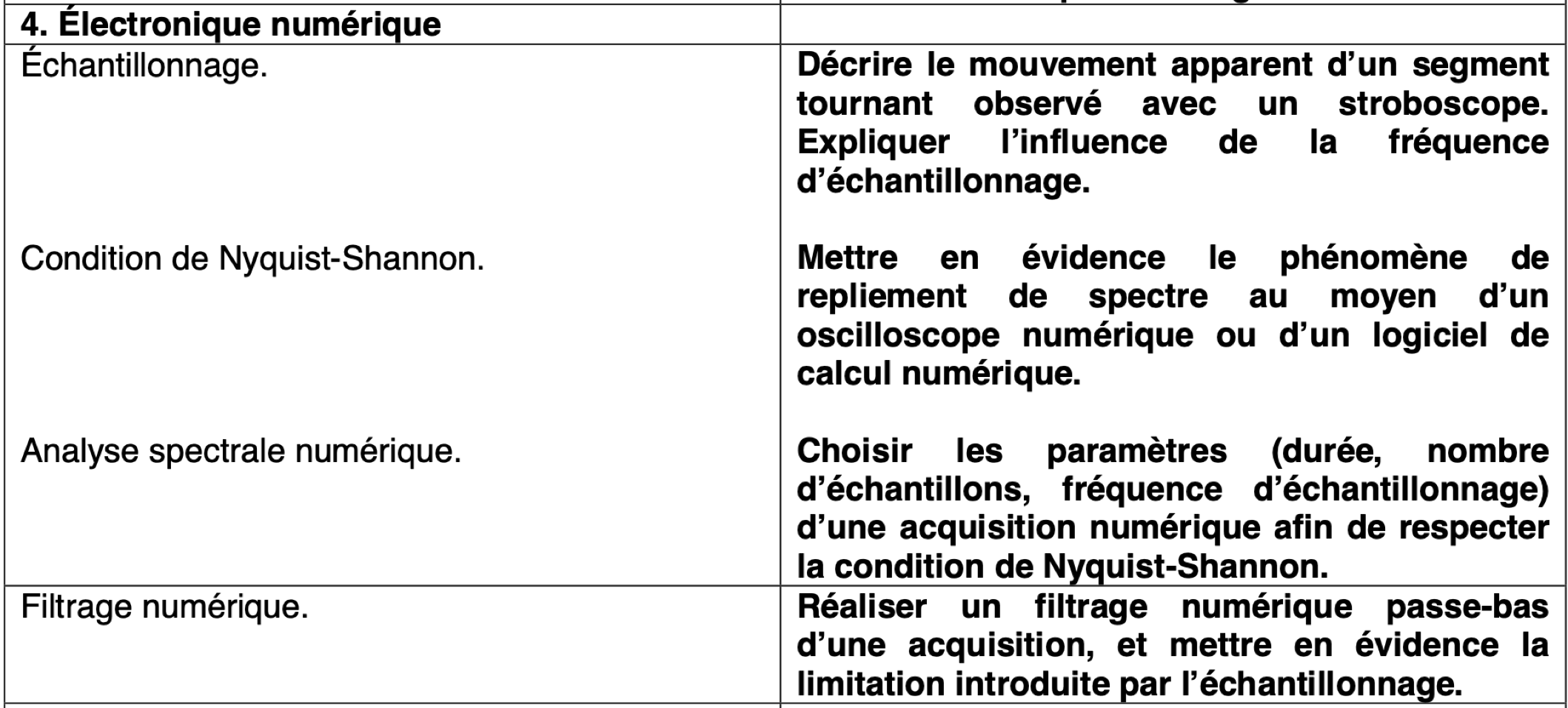

• Numérisation à N bits, pas de numérisation

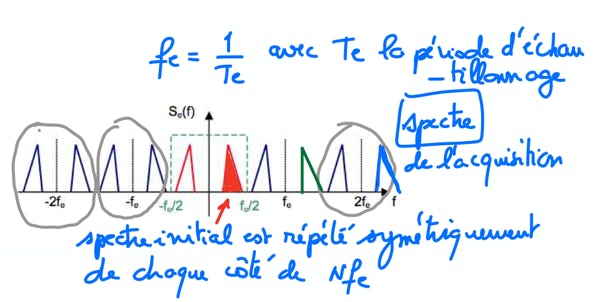

• Acquisition : spectre de Fourier d’un signal avec 1) échantillonnage ponctuel avec apparition de pics symétriquement autour des fréquences N x fe ,  2) échantillonnage de largeur non nulle et apparition d’une enveloppe en sinus cardinal, 3) critère de Shannon,
• « repliement de spectre »
• PAS ENCORE LES FILTRES NUMERIQUES
