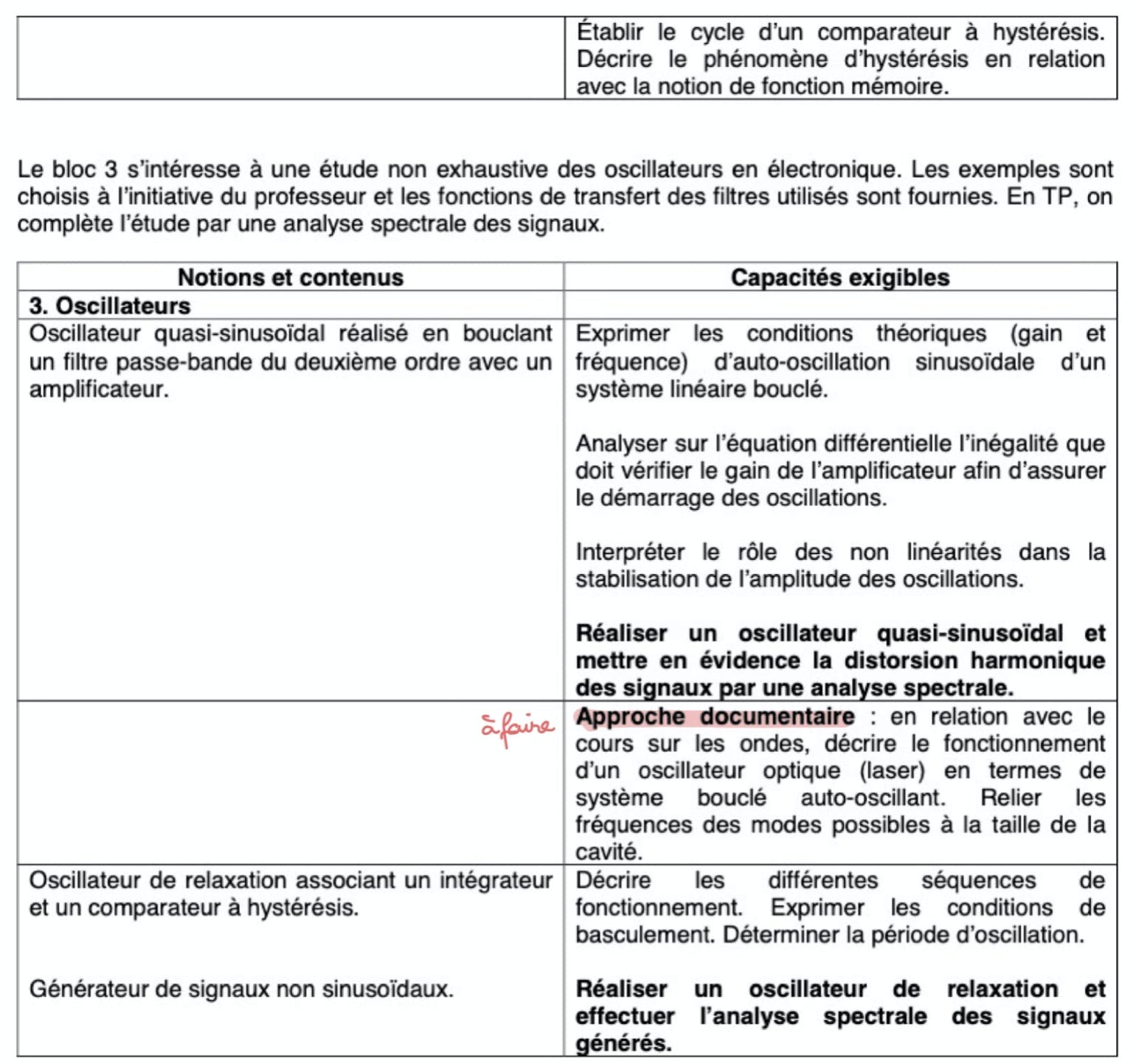

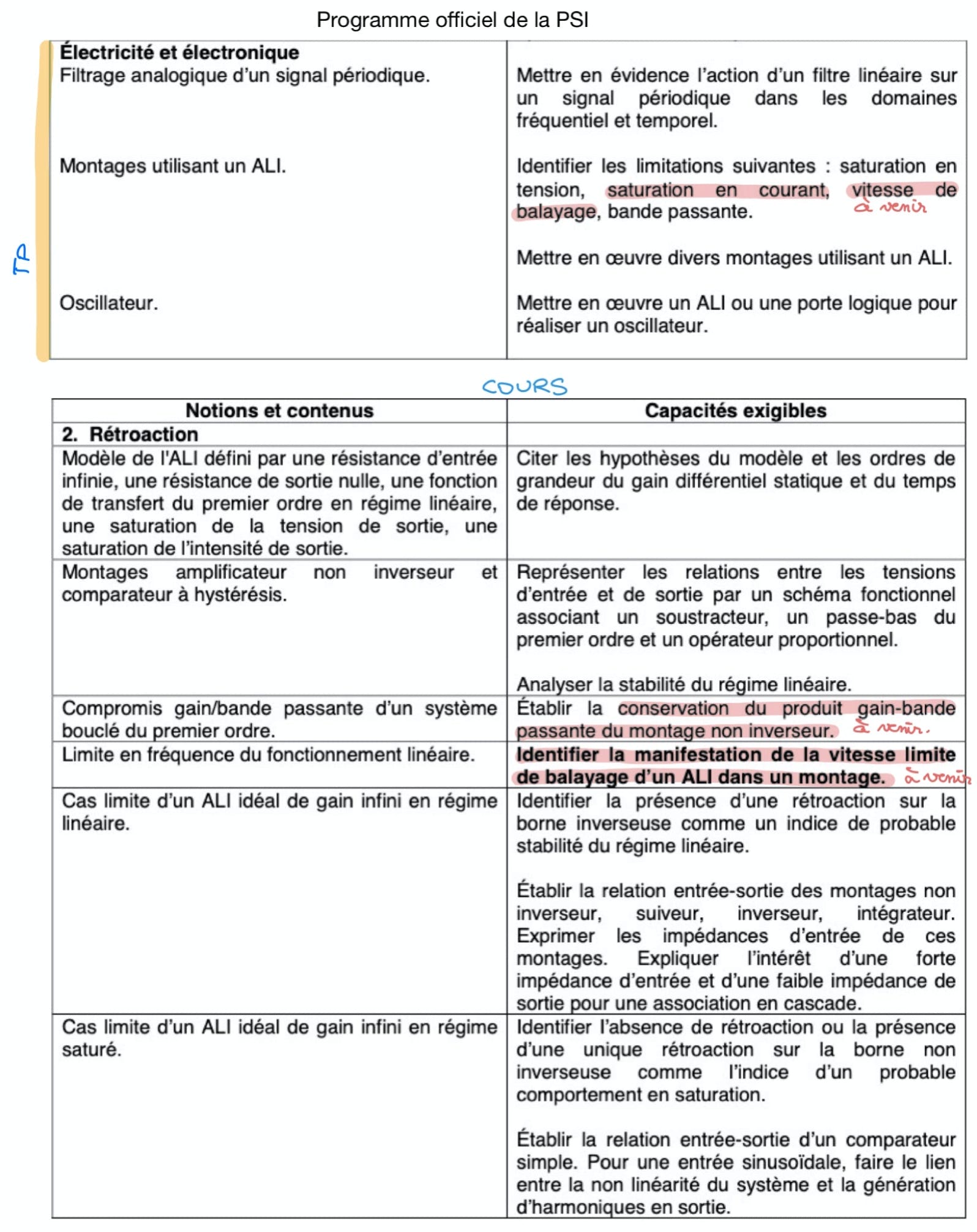

- programme officiel

- énoncé TP oscillateur

- poly 5 numérisation en PDF

- TD thermochimie en PDF

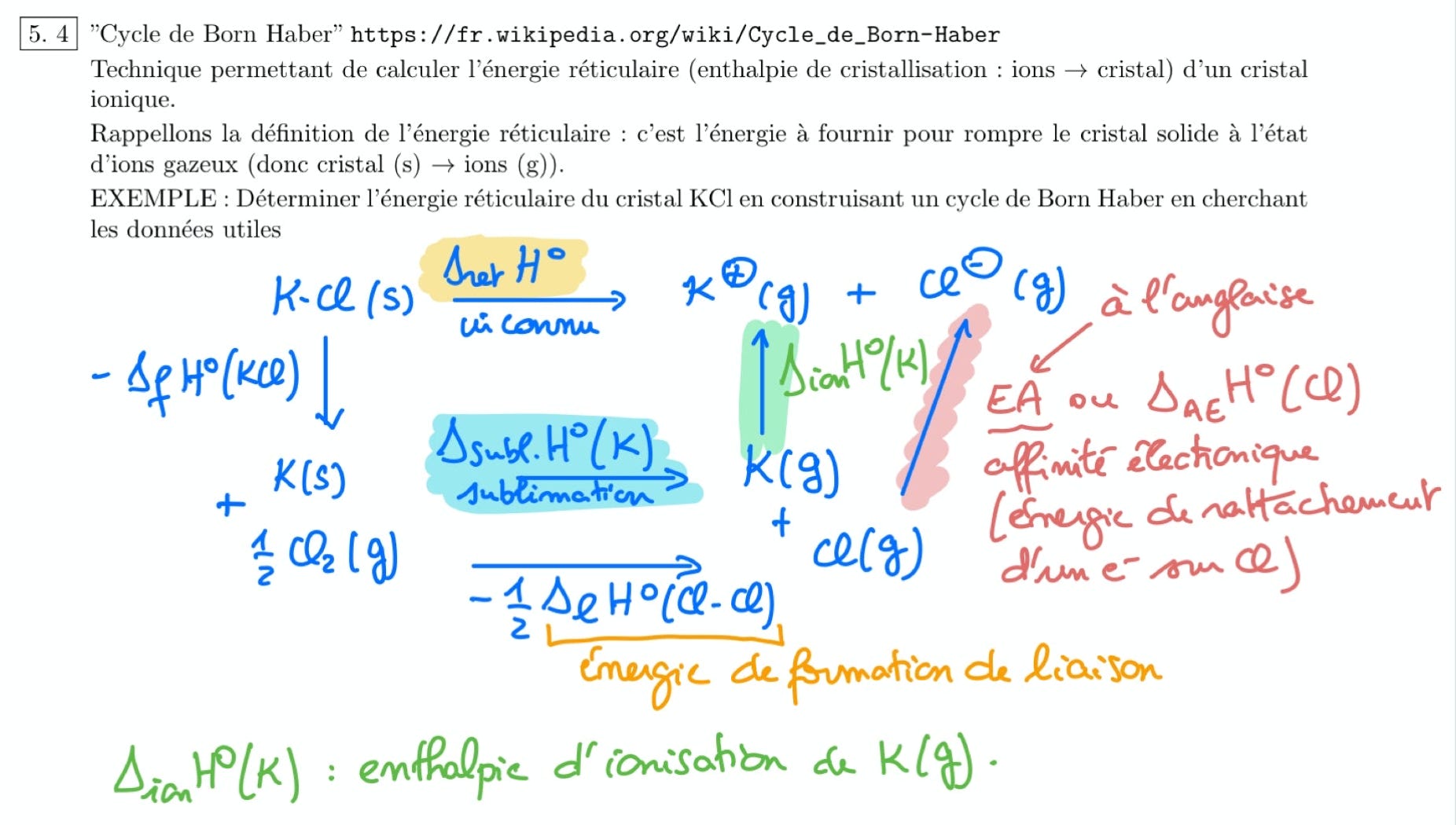

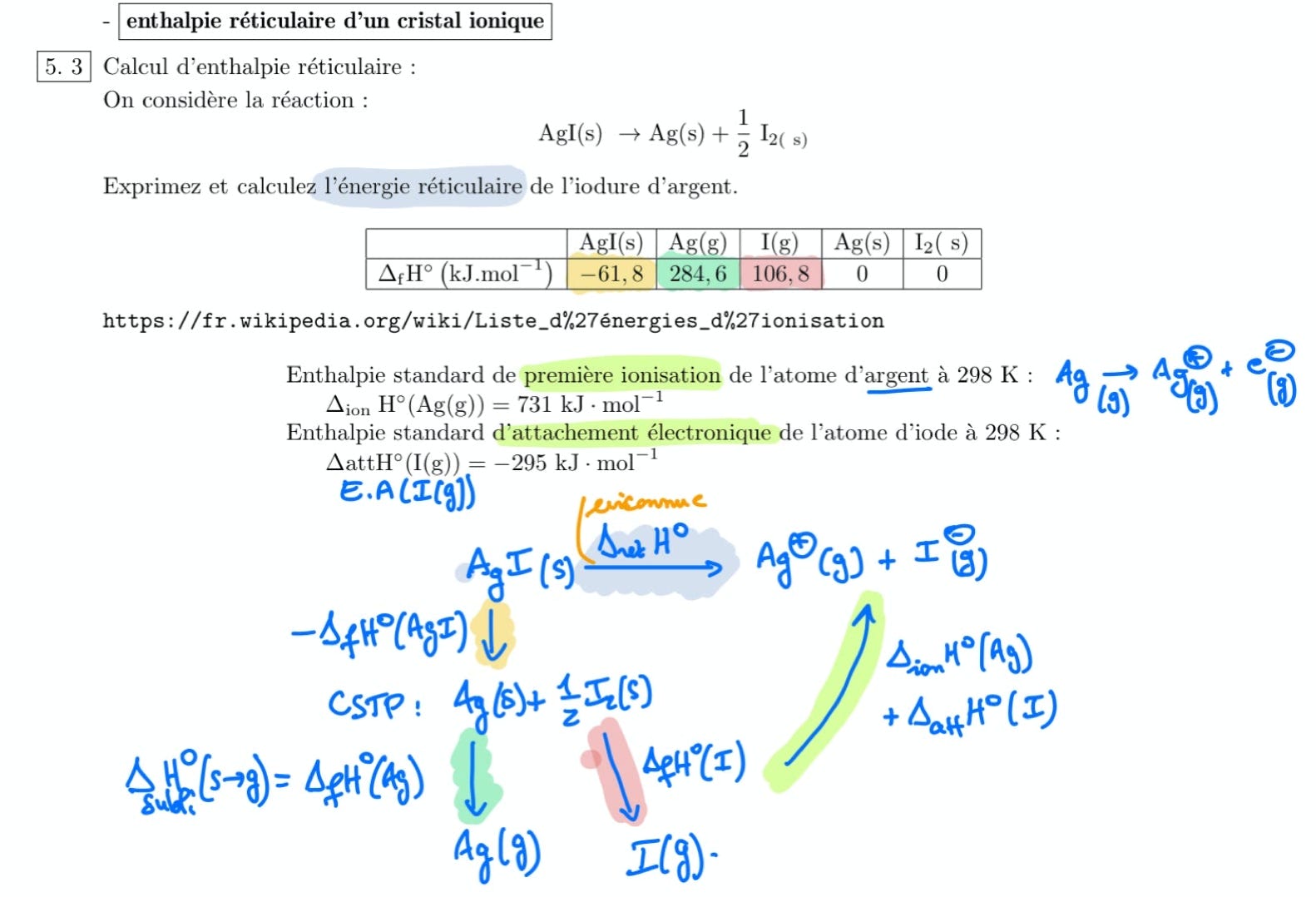

- exemples de Thermochimie

- PYTHONTUTOR

- vote des délégués

- période T d’un oscillateur à relaxation

- rappel de cours sur échantillonnage et échantillonnage-blocage

- exemple supplémentaire sur les oscillateurs

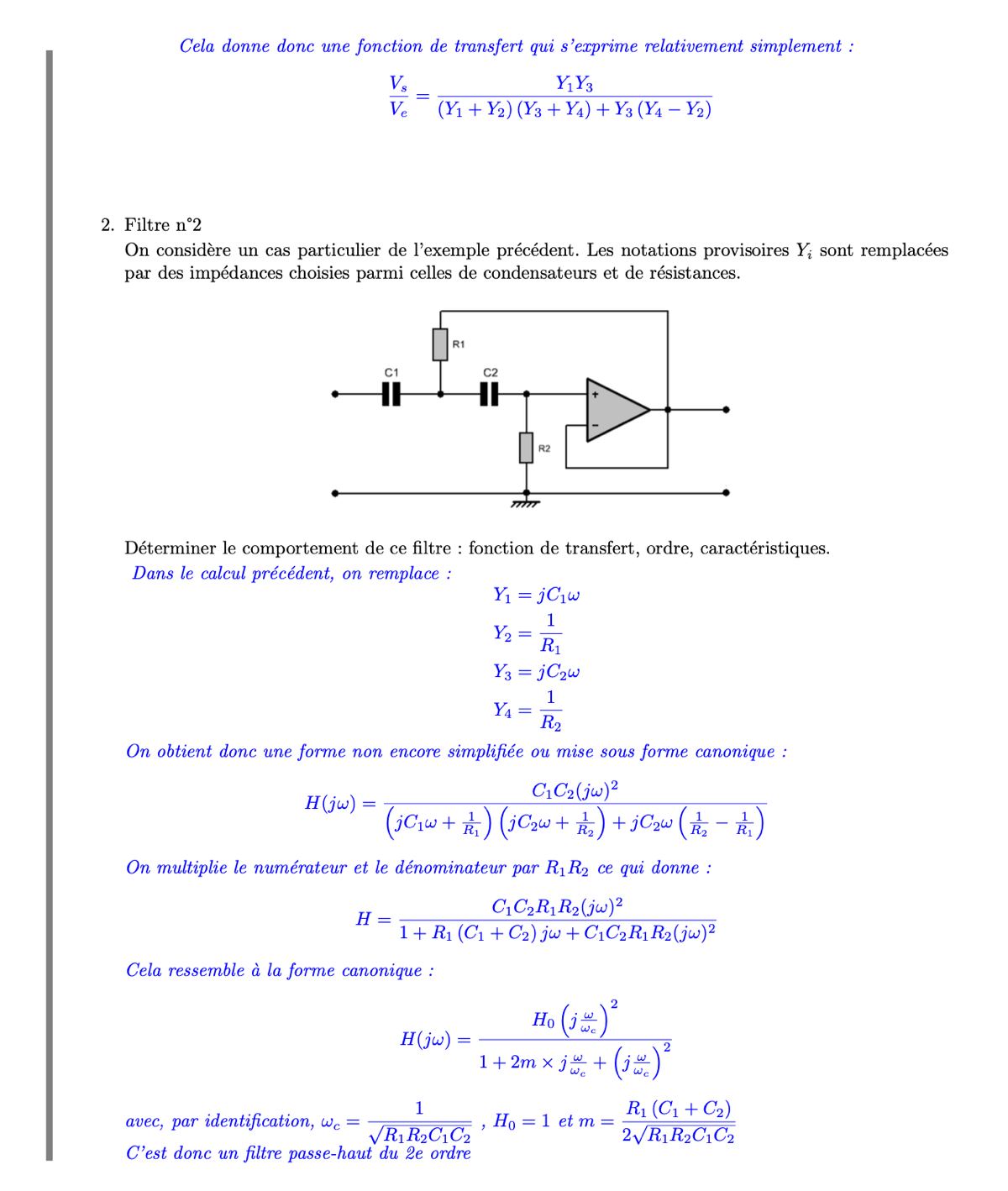

- filtre passe-haut numérique

- code PYTHON pour filtre passe-bas

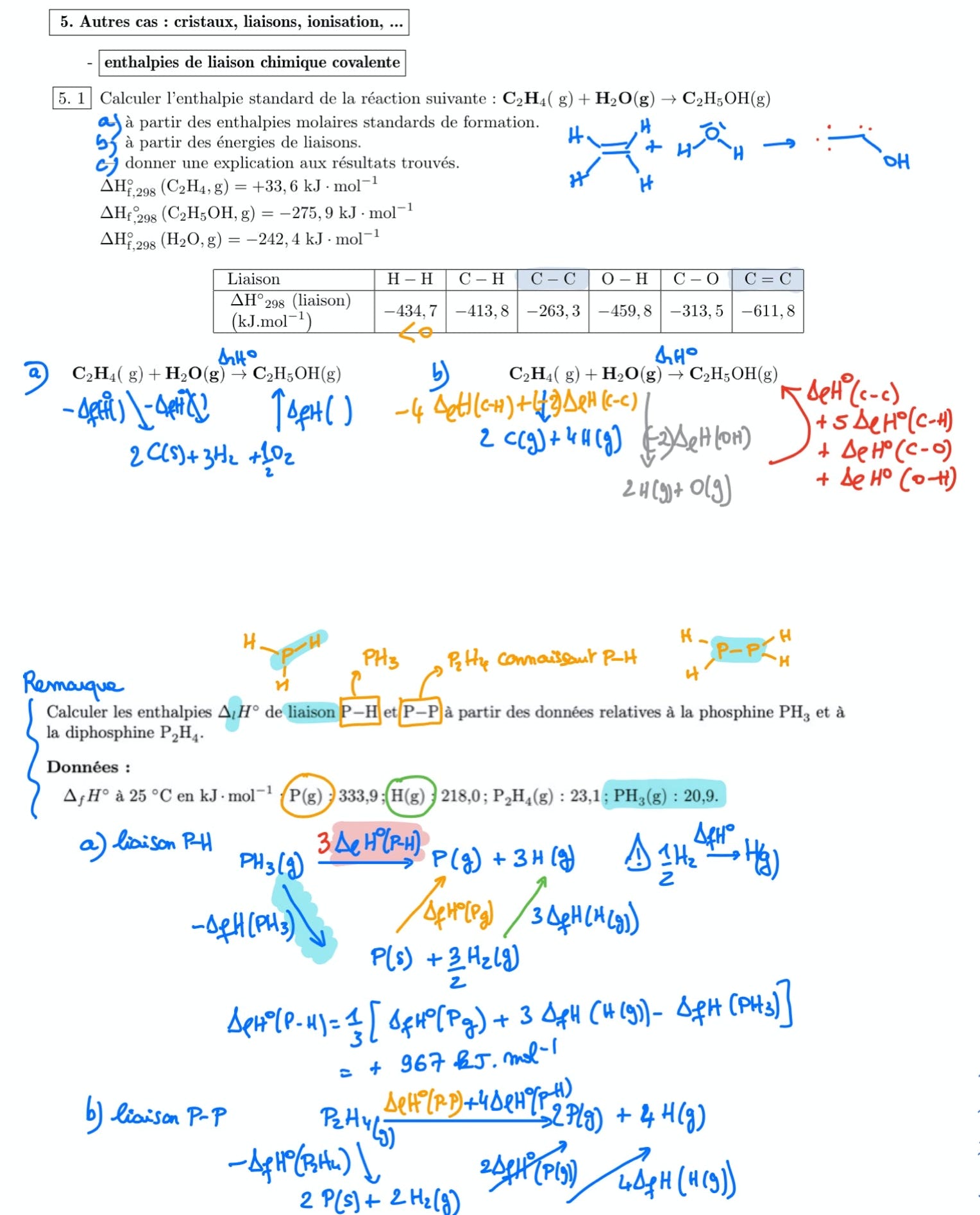

TD Chimie Hess

Semaine 39 du 23 au 29 septembre 2024

Rappel: 2e cas d’un comparateur à hysteresis

(Poly 3)

Physique-Chimie-TIPE- TP-Python

Planning de la semaine

lundi 9h à 11h00 :PHYSIQUE C110

+ interro 2

mardi 10h00 - 11h30 : cours de CHIMIE C110

mercredi 8h-12h : TP SII/Physique

mercredi 13h-14h

en libre accès en C110:«Club Robotique et Sciences Frugales» pour choisir ce qui pourra vous aider dans votre TIPE (capteurs, Arduino, démontage de matériel pour récupérer des composants, robotique de base, reconnaissance d’image ou de forme…)

mercredi 16h-18h : COURS Physique (poly 5)

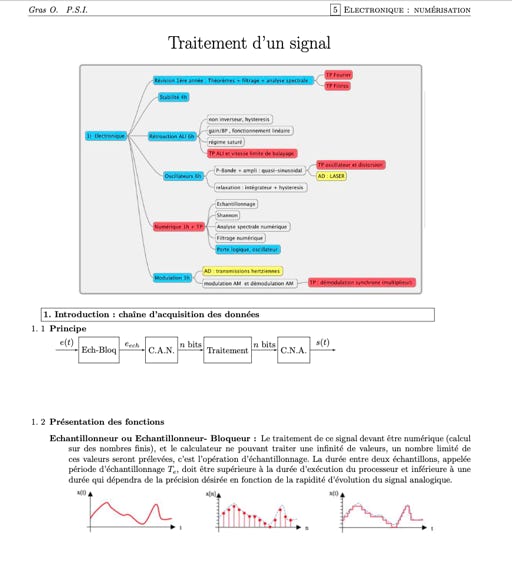

Numérisation et filtrage numérique

mercredi 14h-16h : TIPE.

Elections délégués.

début des montages pour chaque sujet + recherches Biblio + manipulations avec les matériel du labo

jeudi 10h-11h30 : COURS de physique

+ Interro 2

COURS ThermoChimie

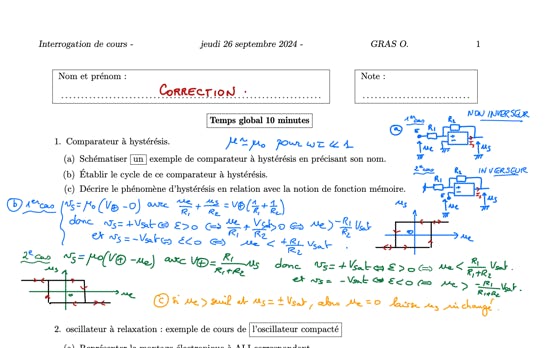

Corrigé de l’interro 2

Programme de colle 2

SAVOIR :

- savoir discuter de la stabilité d’un système grâce à l’équation différentielle : tous les signes identiques pour la stabilité d’un 2e ordre

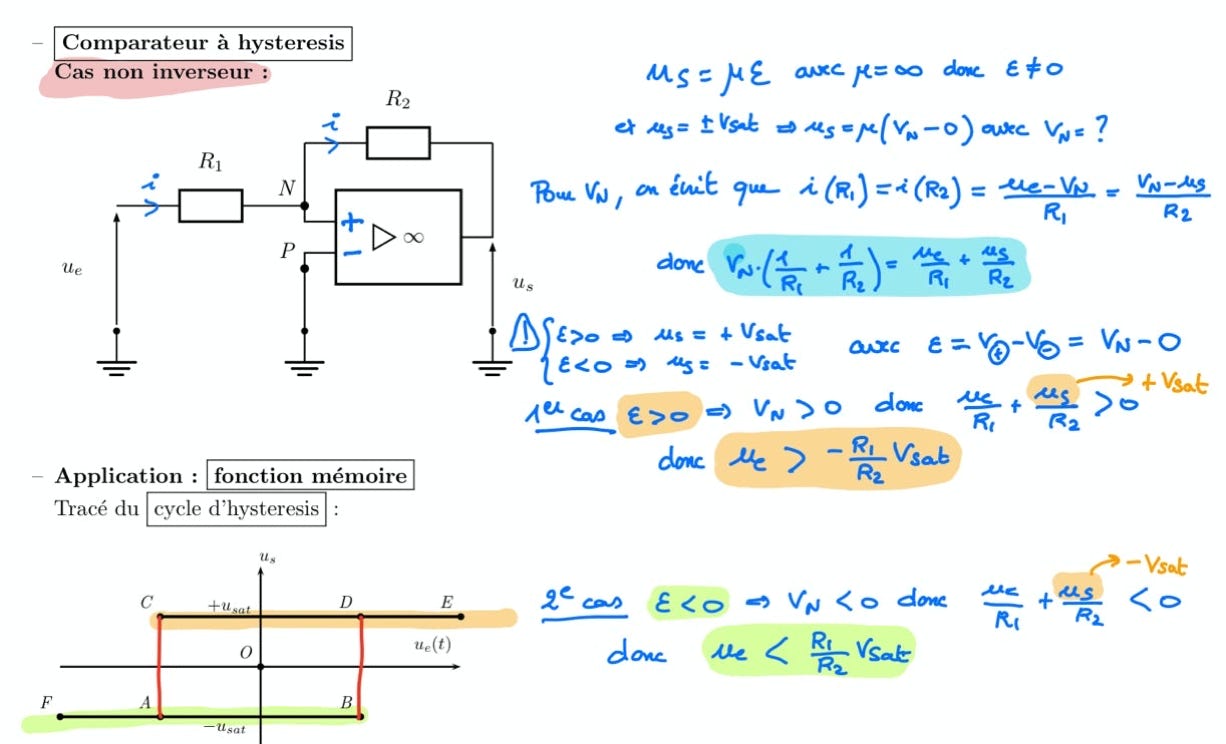

- connaître l’équation différentielle et la démonstration de la caractéristique d’un comparateur à hysteresis. Ci-dessous le cas d’un inverseur

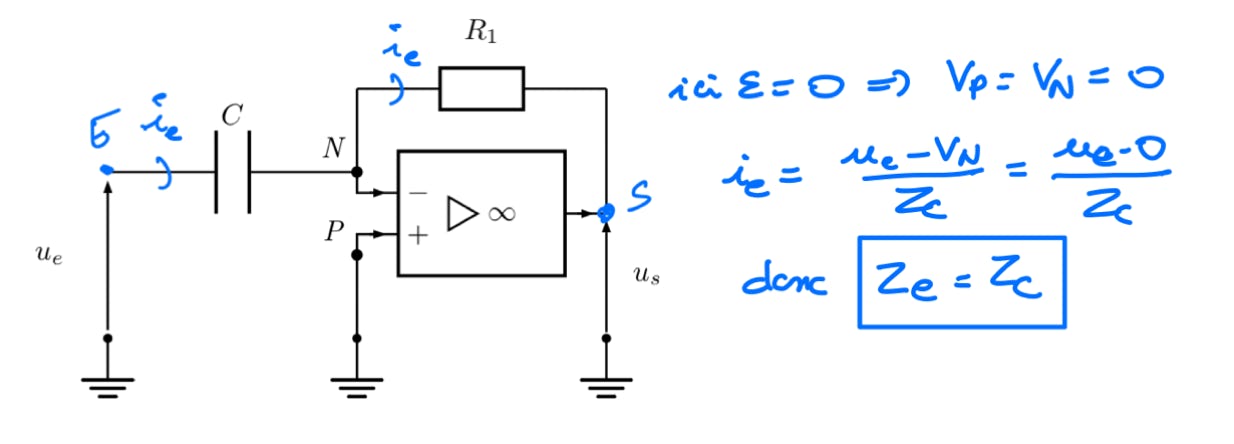

- Intérêt d’une impédance d’entrée infinie = pouvoir se connecter à la sortie d’un filtre passif sans modifier sa fonction de transfert

- Intérêt d’une impédance de sortie nulle = pouvoir se connecter à l’entrée d’un filtre sans le perturber

- Oscillateur quasi-sinusoïdal de Wien :filtre passe-bande et un ampli non inverseur

- Pour tout autre oscillateur quasi-sinusoïdal, on associe un filtre et un amplificateur et on résout H H2 = 1 pour trouver la fréquence

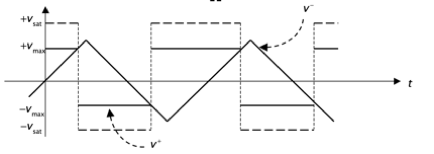

- Oscillateurs à relaxation : exemple d’un comparateur non inverseur + intégrateur inverseur (un classique avec les ALI). On peut avoir comparateur inverseur + intégrateur non inverseur. Savoir retrouver les équations temporelles.On trouve donc un signal créneau +15 ou -15V en sortie du comparateur et un triangle en sortie de l’intégrateur.

- Oscillateur à relaxation «compacté» : on trouve donc un signal créneau +15 ou -15V en sortie du comparateur et un signal en exponentielles croissante-décroissante aux bornes du condensateur.

- Chimie : complexes, solubilité, vu en 1ere année etpH métrie (mélanges, dosages)

Questions de cours :

1 - suite à l’exercice 8, mélange d’un ion métallique M et de son ligand L et calcul des concentrations dans le cas d’un complexe ML. Exemples d’espèces chimiques pour cette réaction

2- calcul rapide de la période T d’un oscillateur de type multivibrateur astable (poly 4, § 2.1)

3- conditions d’oscillation pour l’oscillateur à pont de Wien

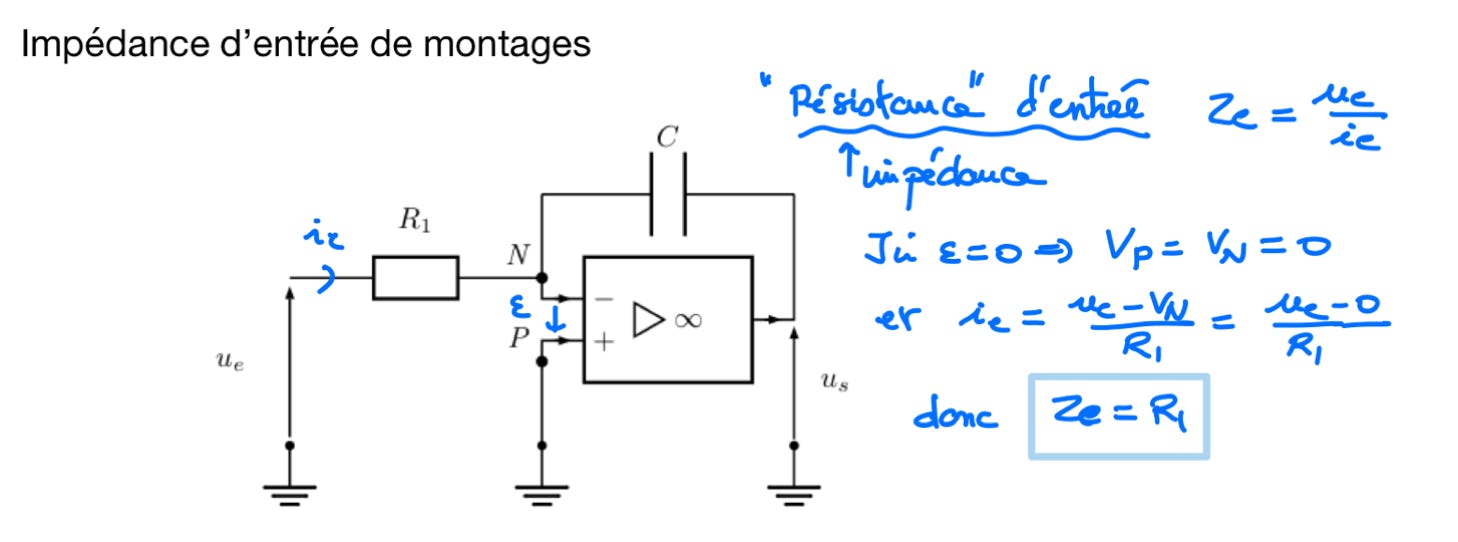

4- résistances d’entrée des montages à ALI ampli inverseur et non inverseur, après avoir démontré les fonctions de transfert

5- modification de l’équation différentielle en tension de sortie pour un ALI avec rétroaction négative: en déduire si le système bouclé est instable ou pas (poly 3 §3.3)

6- intérêt du suiveur : montrer que la puissance transmise à une résistance de charge est plus grande avec le suiveur que sans lui (poly 3 § 6.1)

AIDE — Résistances d’entrée de montages à ALI : propriétés

Corrigé de la partie 2 du TP (la partie 4 arrive…)

AIDE pour la thermochimie de cette semaine

Autres exemples sur la thermochimie :

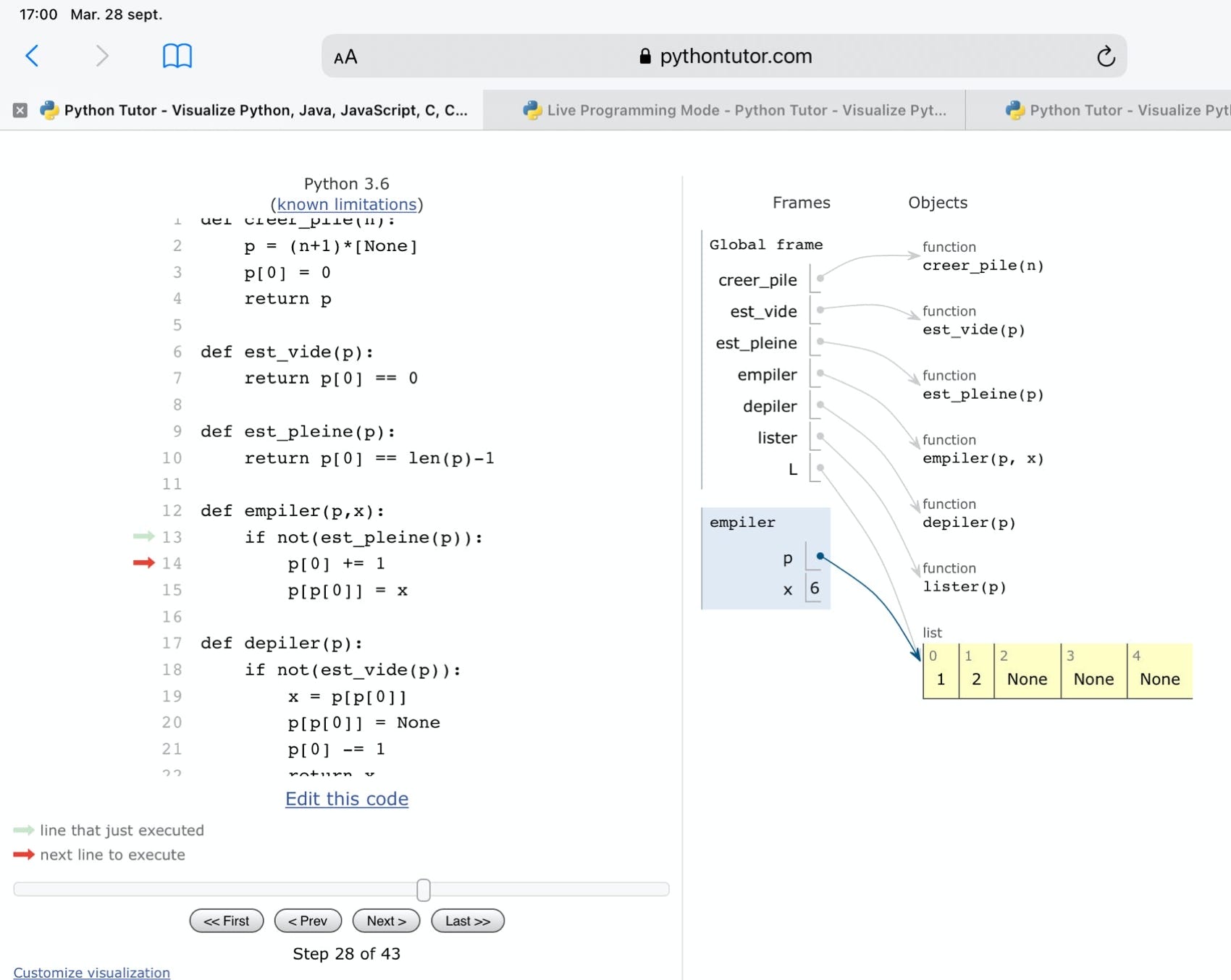

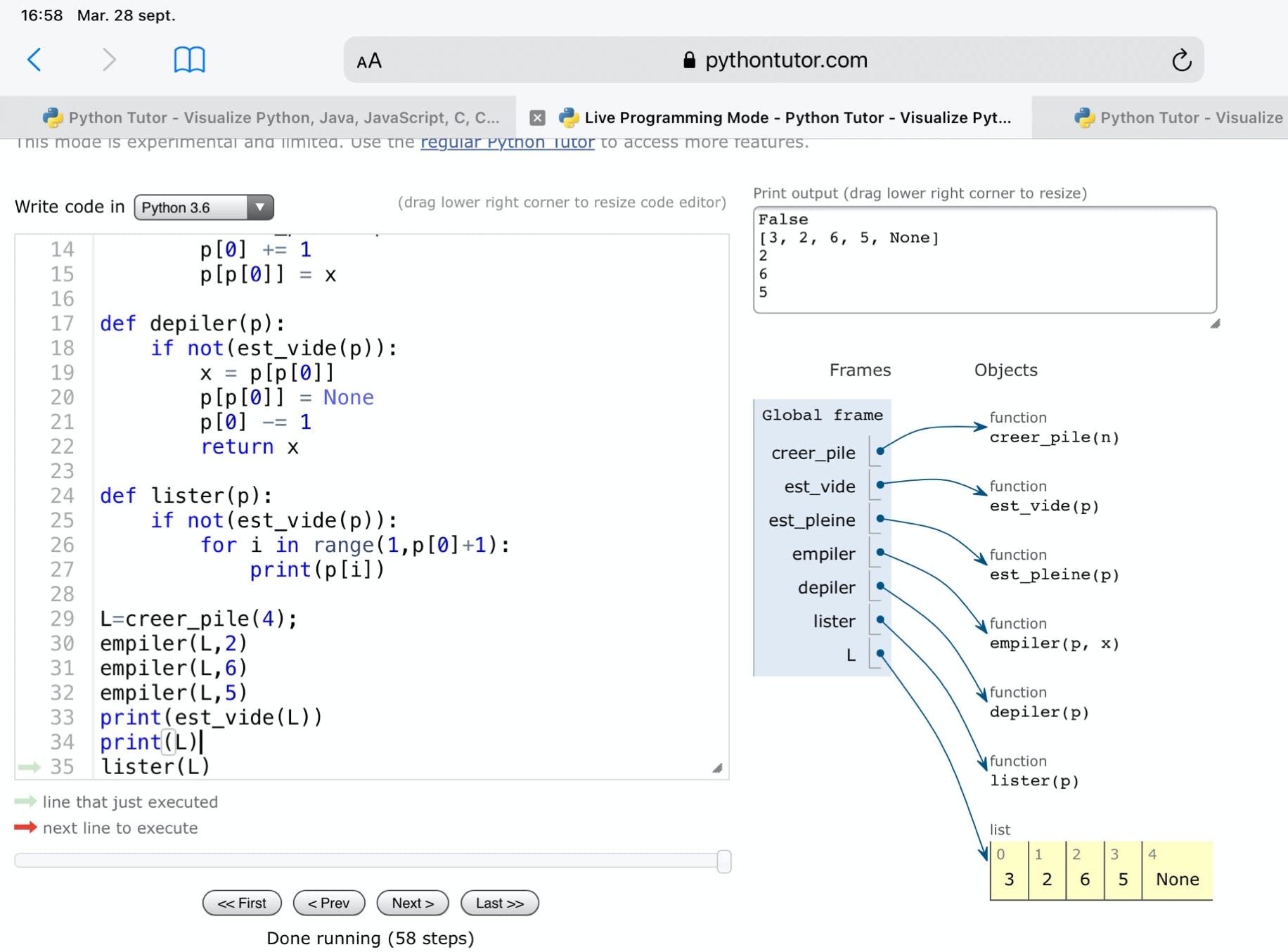

Python : pensez à utiliser PYTHONTUTOR pour suivre pas-à-pas vos programmes

Lien vers PythonTutor avec les fonctions définies ci-dessus

Utilisez PythonTutor pour faire du «traçage» de vos programmes simples afin de faire afficher pas à pas les liens, valeurs retournées, remplissage des listes ou des variables… ça permet d’y voir plus clair

Election des délégués

Cliquez pour

Voter

AIDE — TD de chimie

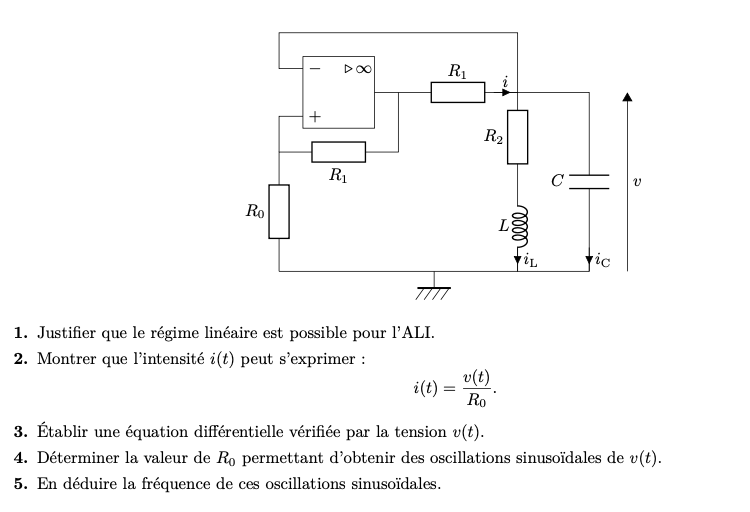

Exemple d’oscillateur

AIDE — TD de chimie

Poly 4 : Période d’un oscillateur à relaxation

Ch 5 : Acquisition

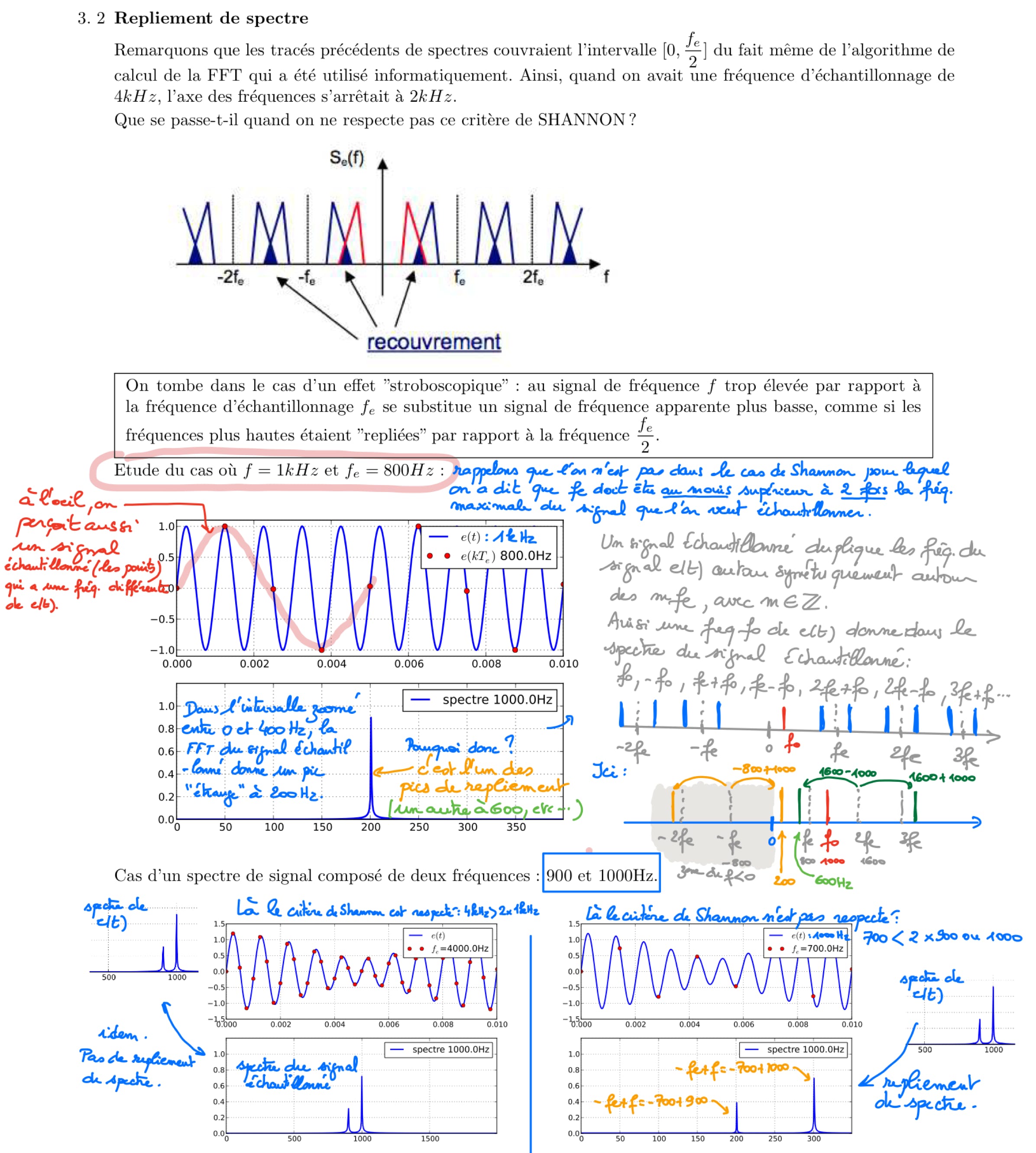

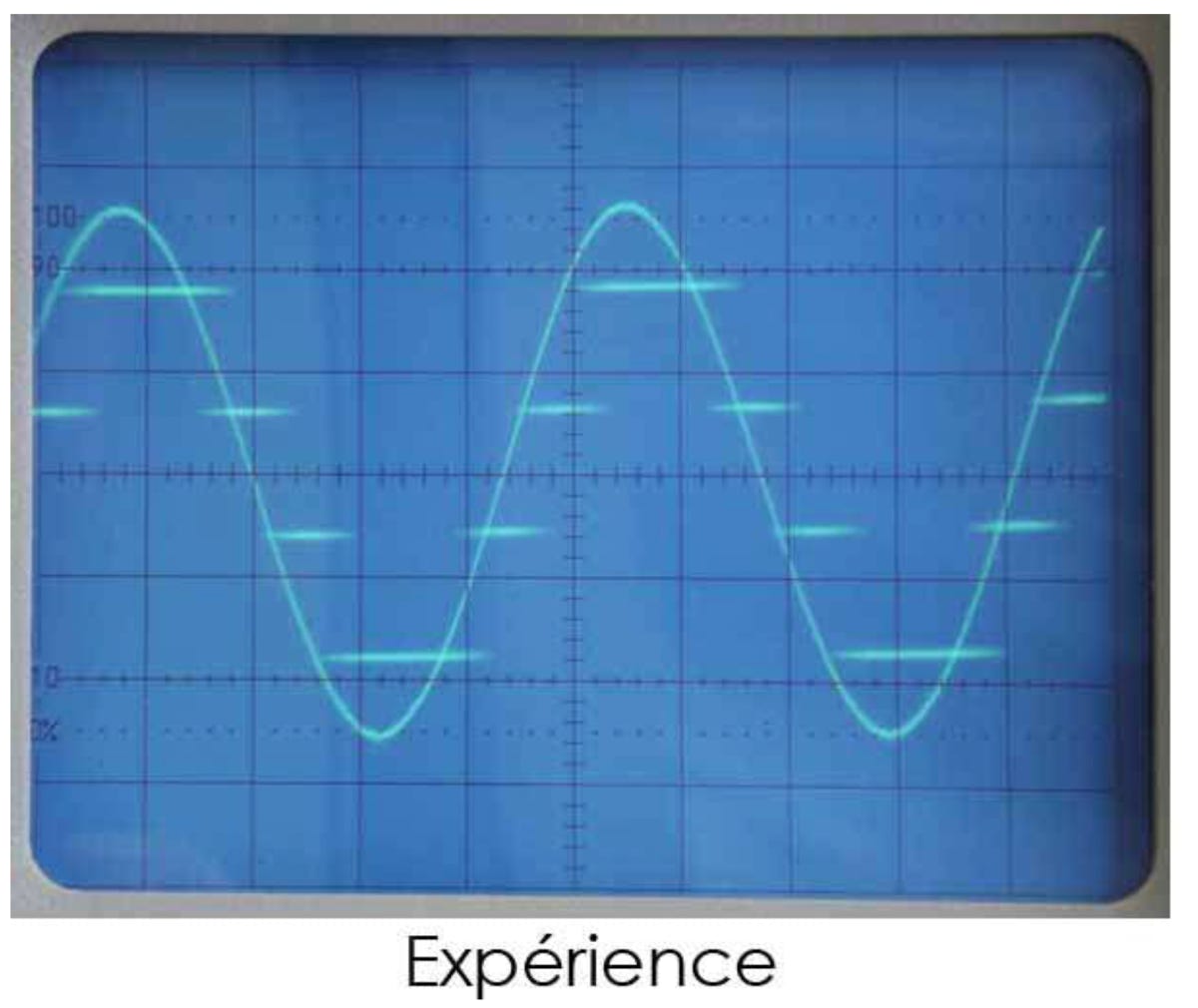

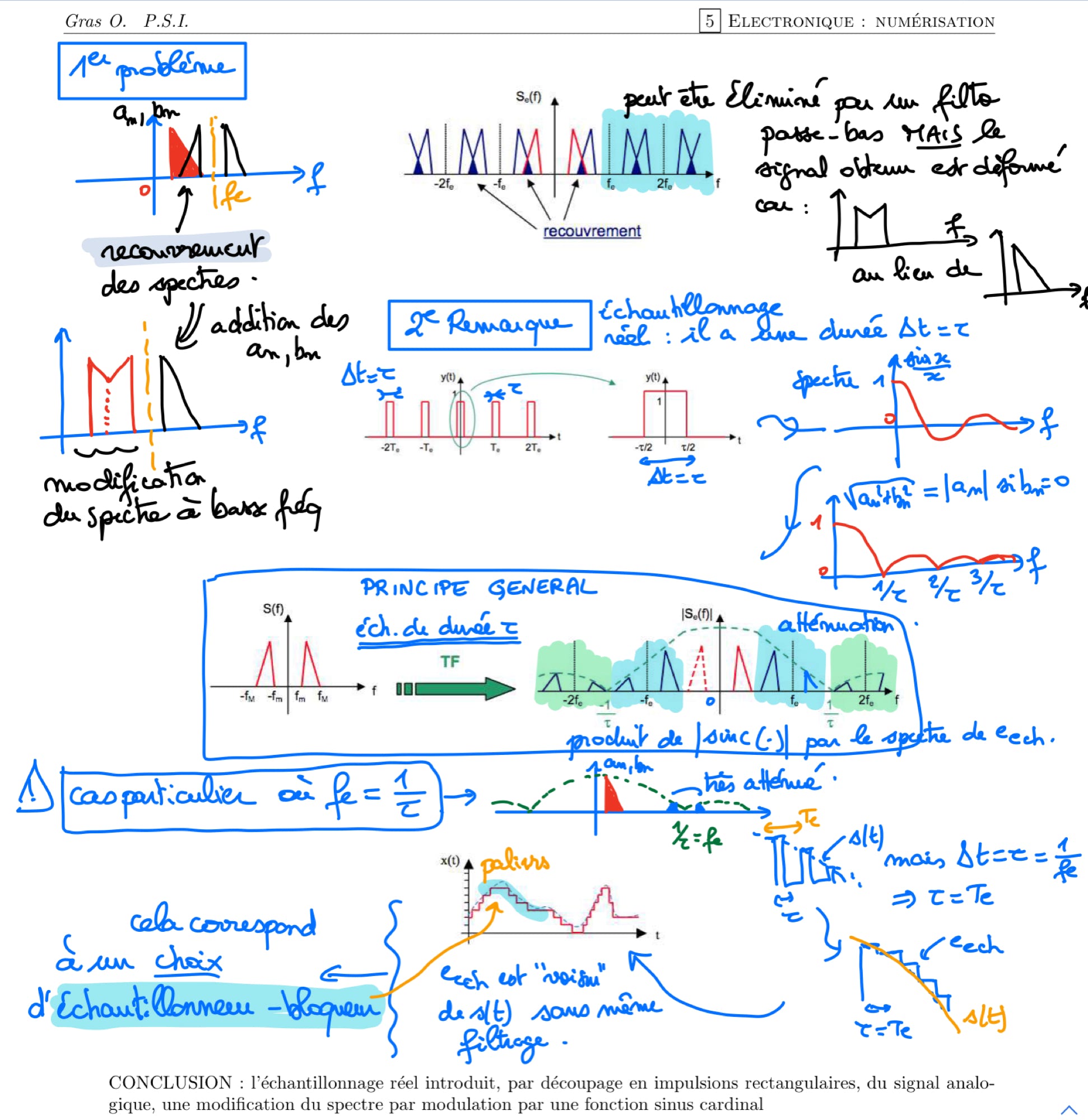

En résumé, pour un échantillonnage à la fréquence Fe, l’acquisition dédouble le spectre autour des fréquences de valeurs m.Fe , avec m entier relatif. Mais la « largeur » des pics d’échantillonnage implique une modulation (« atténuation ») en valeur absolue de sinus cardinal.

Et si la largeur des pics est la période Te d’échantillonnage, les zéros de la fonction sinus cardinal « bien placés » permettent d’atténuer beaucoup les pics dédoublés autour de m.Fe, ce qui veut dire que le signal « en escalier » est très proche du signal de départ.
