Traitements de texte scientifique
Utilisation pour les compte-rendus de TP, TIPE et devoirs
Il existe trois exemples intéressants, où vous pouvez bien sûr pour les deux premiers cliquer dans des listes ou menus pour mettre en forme vos équations. Mais le principal attrait de ces trois «logiciels» est la possibilité de taper au clavier la formule, comme on la pense.

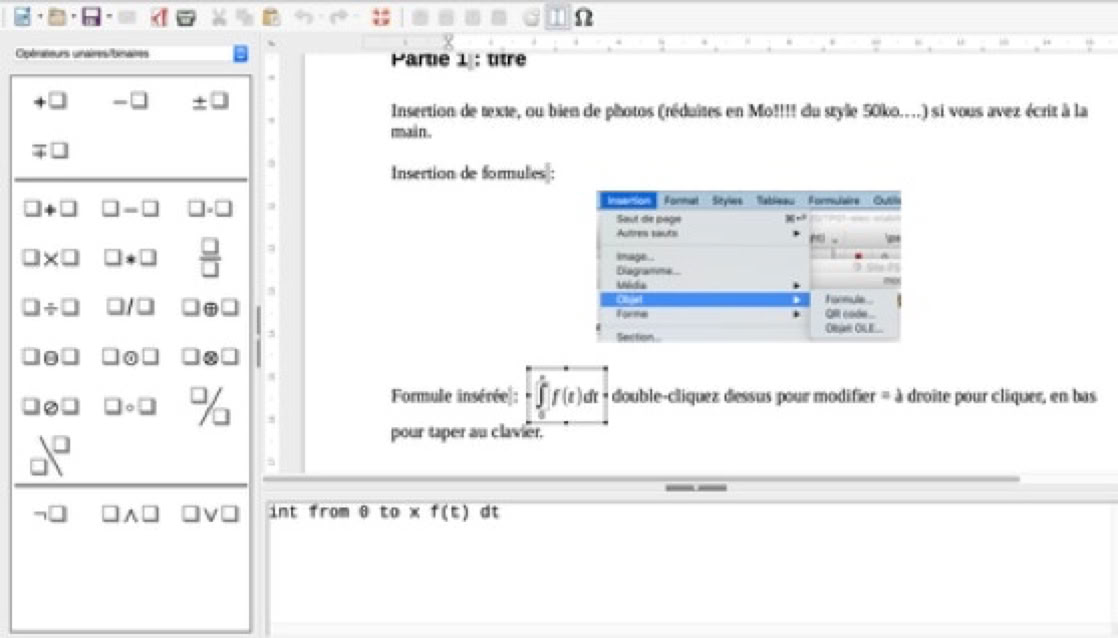

Par exemple, avec LibreOffice, on peut dans la boite de dialogue de formule, taper directement :
int from 0 to x f(t) dt

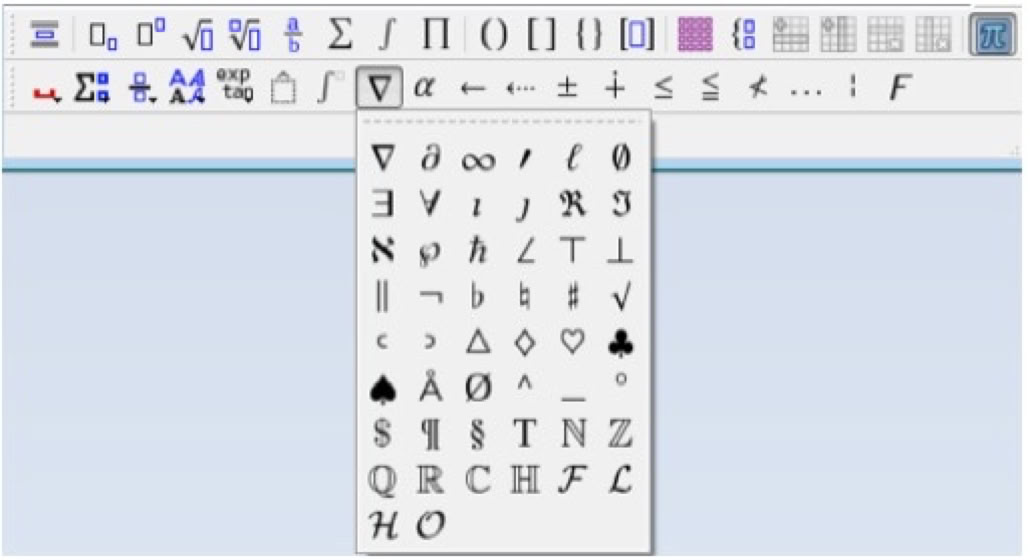

Dans LyX (qui est basé sur LaTeX) , on taperait dans la boite de dialogue de formule :
int_0^x f(t) dt

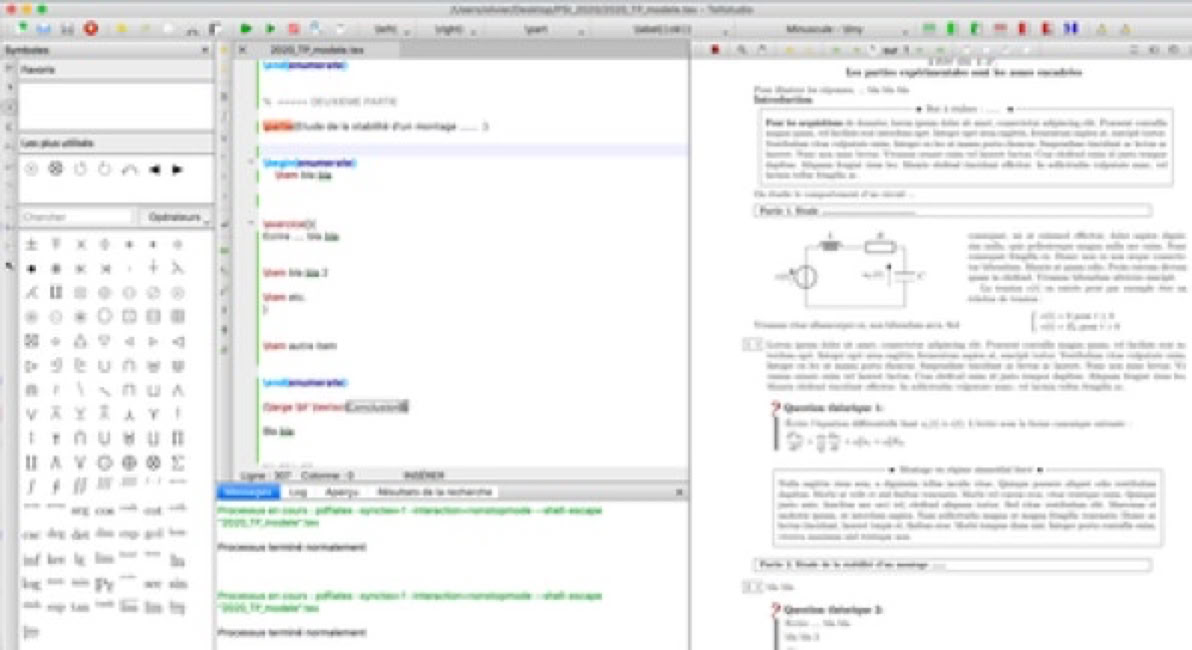

Dans LaTeX , on taperait dans l’éditeur de texte (en fait, c’est un langage de programmation, donc on édite le code comme on le ferait avec Python ou en C++) :
$int_0^x f(t) dt$
Néanmoins, LaTeX nécessite un téléchargement de l’installation du langage et un éditeur, puis une phase de compilation pour produire un PDF. Mais c’est un langage donc on peut programmer des fonctions. Voir taper du texte qui deviendra des schémas !
Il existe des milliers de bibliothèque à ajouter, comme ci-dessous \usepackage[european, cuteinductors]{circuitikz}
\begin{circuitikz}[scale=0.8]
\draw (0,0) to[V, v=$e(t)$] (0,3) to [L, l=$L$] (2.5,3);
\draw (2.5,3) to [R, l=$R$] (5,3);
\draw (5,3) to [C, l=$C$] (5,0);
\draw (5,0) -- (0,0);
\draw[-triangle 45] (4.2,1) -- (4.2,2.2) node[below=1.7cm,left=0.1cm,midway] {$u_C(t)$};
% ligne de commentaire : utile…. ;)
\end{circuitikz}

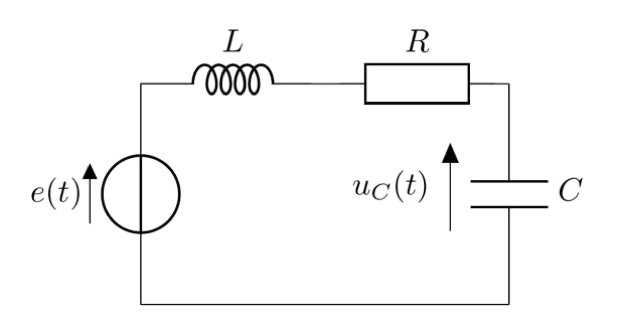

Ce code placé au milieu de votre texte va produire le schéma :

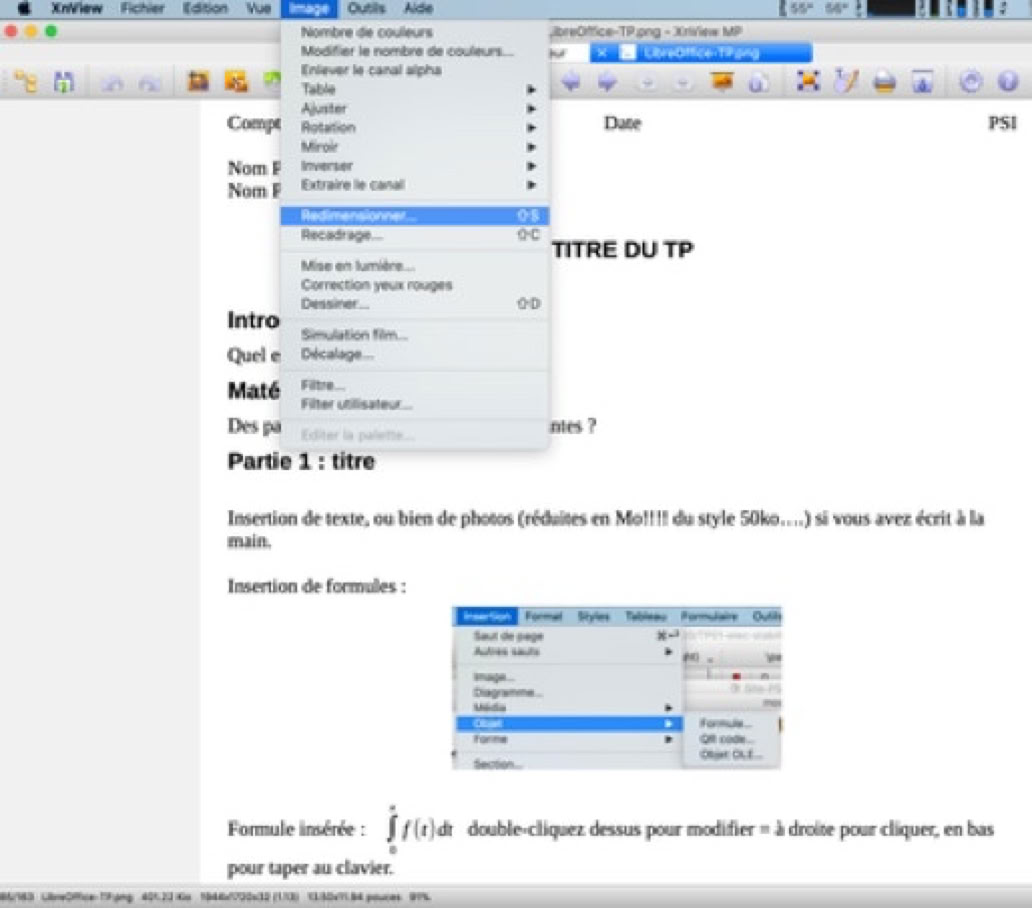

Pour réduire la taille des images à insérer dans un document

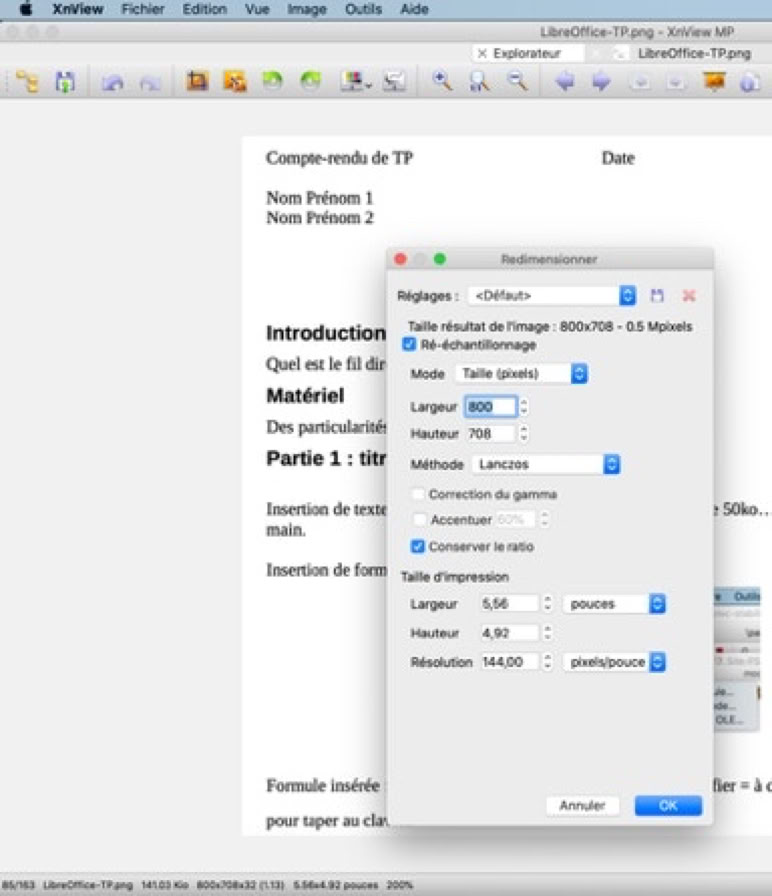

Redimensionner
Choisir 800, voire 600 ou 400
Les trois logiciels sont décrits en suivant les liens ci-dessous :
LibreOffice
LyX
LaTeX
LaTeX «facile»
OVERLEAF
Pour faire des textes/PDF/liens pour les TIPE ou les compte-rendus de TP. Il existe bien d’autres solutions. Mais celles-ci sont simples.

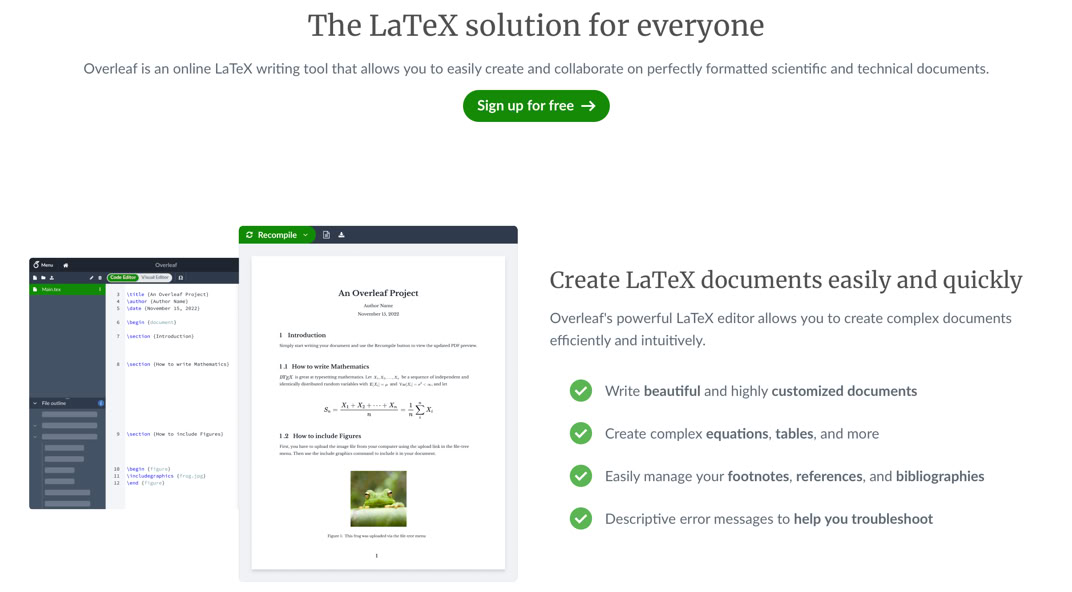

Je rappelle que je vous ai cité LaTeX en ligne avec la version non payante de Overleaf :
Pour des tests, il y a en ligne également : https://magis-maths.com/editeur/latex/
Maintenant, vous avez aussi des éditeurs de prise de notes qui mélangent le MarkDown et Latex (ou plus précisément KaTeX) :

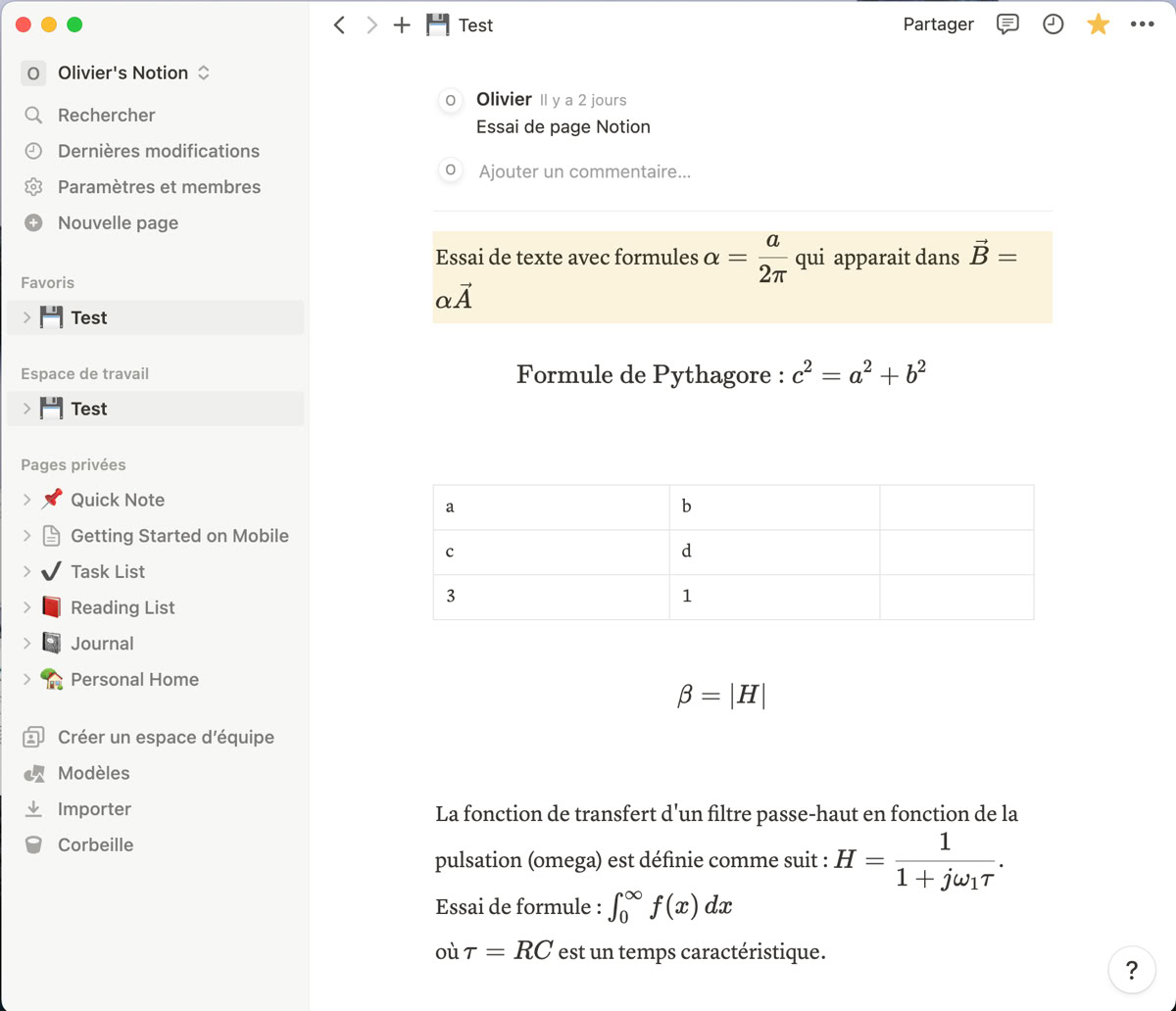

1) NOTION : prise de notes, mise en ligne, PDF, synchronisation, formules, images, … dont une version simple est gratuite. Inscription par e-mail.

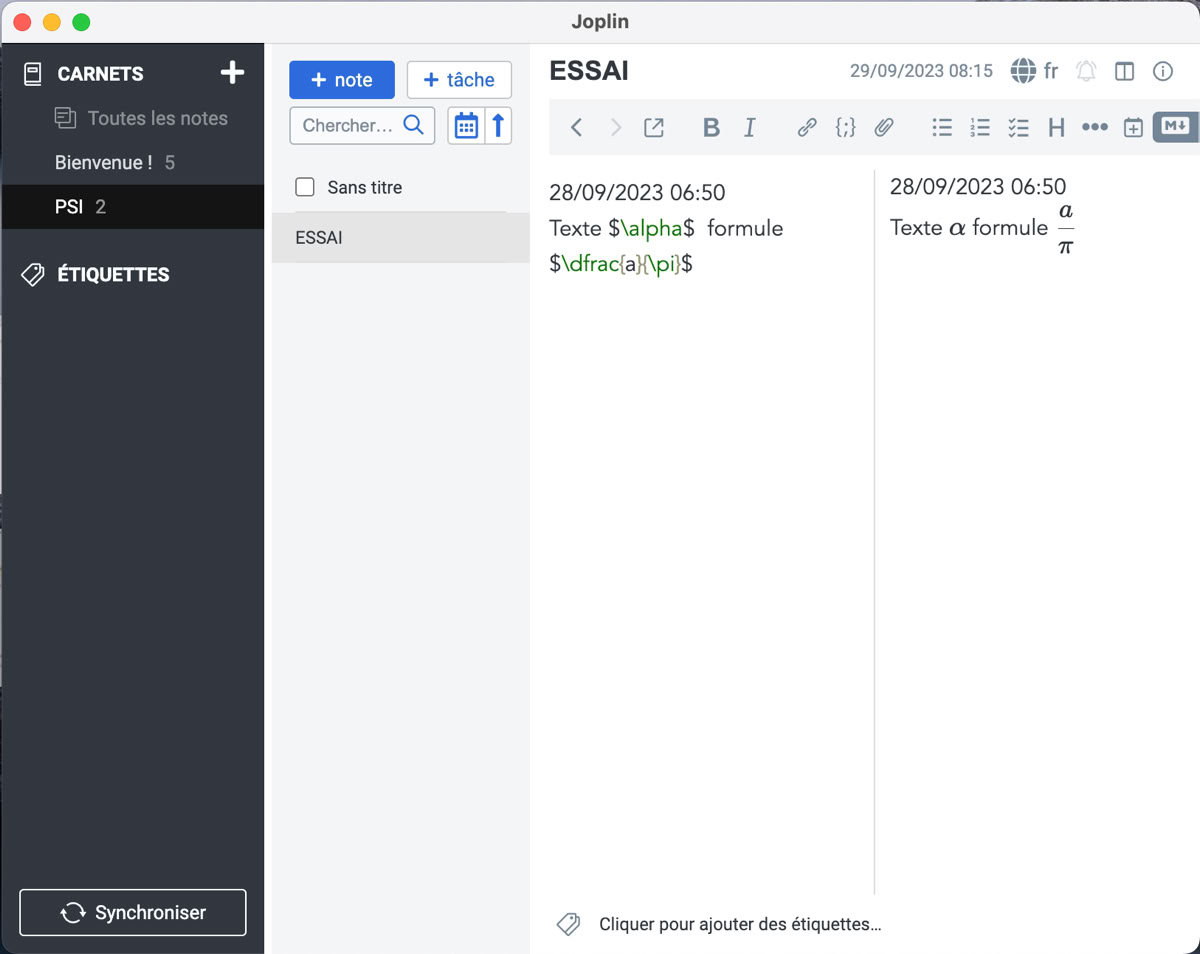

2) JOBLIN : version gratuite sauf le partage par serveur.

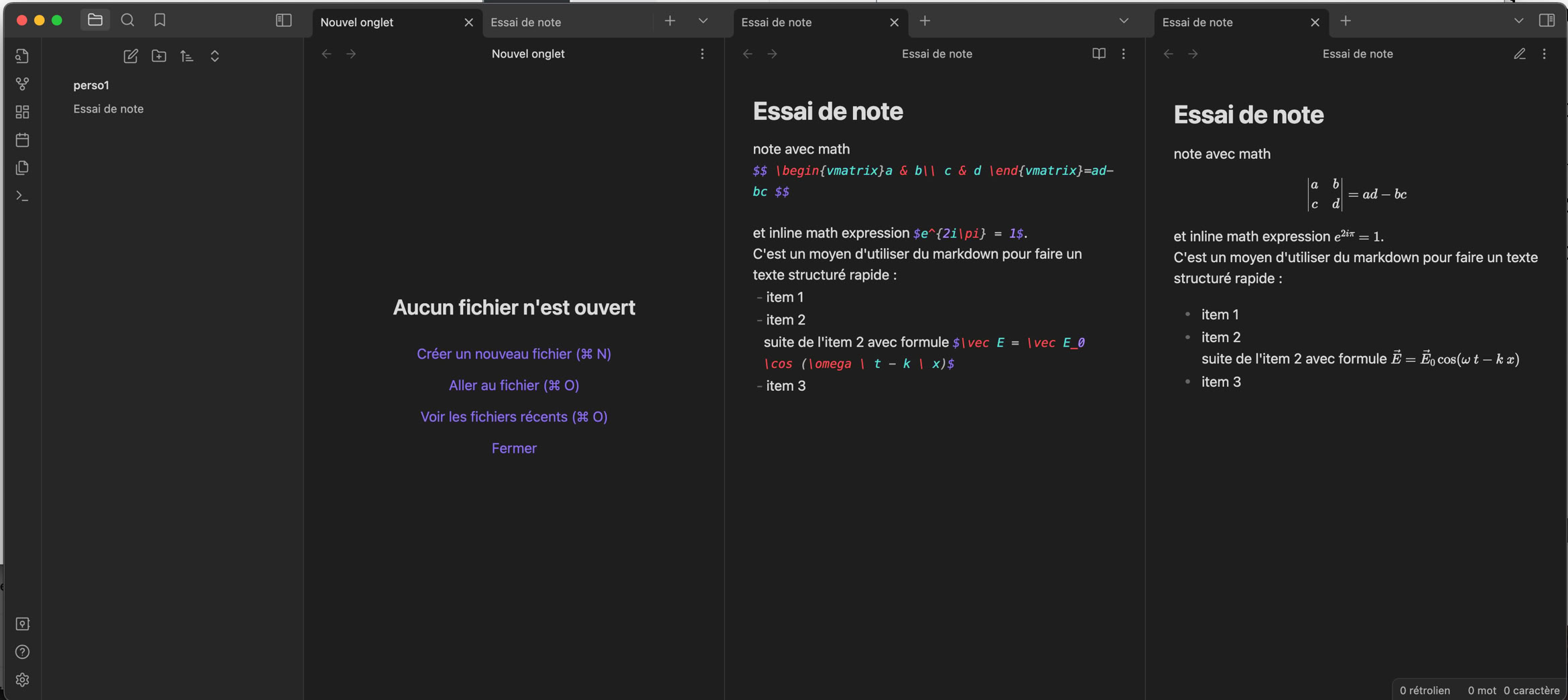

3) OBSIDIAN : version gratuite accessible, synchronisation et publication payants
NOTION
OBSIDIAN
