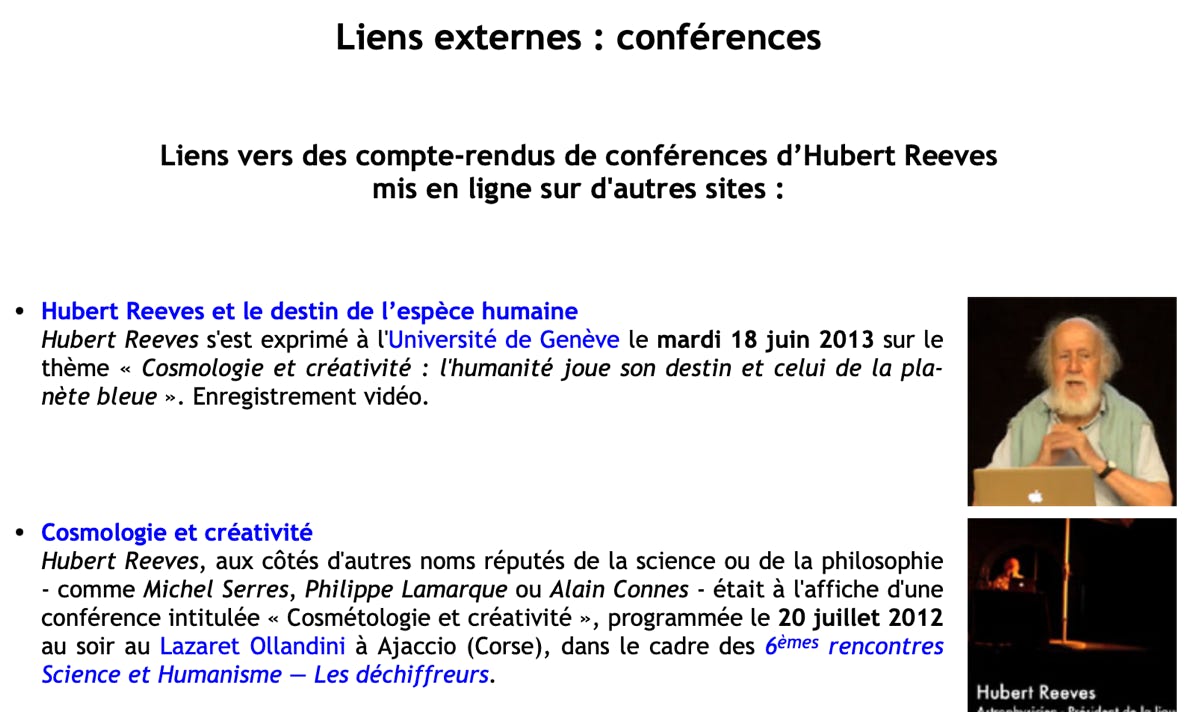

- Hommage Hubert REEVES

- compléments sur le cours de lundi sur la diffusion de charges

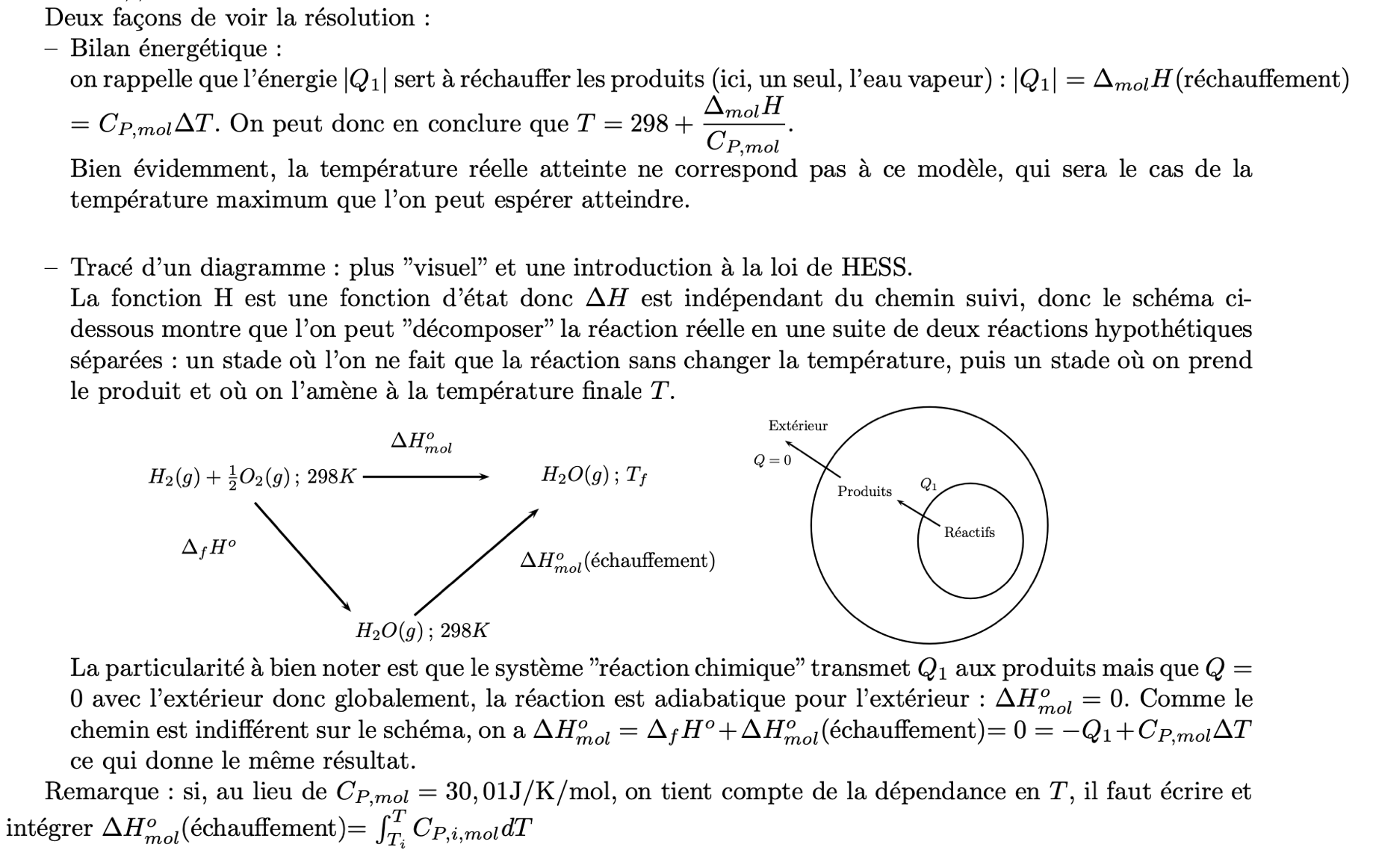

- exemple de température de flamme

- programme des conférences de cette année au lycée

- exercice sur le calcul de résistance

WebMaster : O.GRAS

Enseignant Sc. Physiques CPGE spé PSI

Création du site :1er juin 2020

Mise à jour : 25 juin 2025

Semaine précédente

Semaine suivante

Semaine 42 du 14 au 20 octobre 2024

Lundi 11h30 au lycée

Programme 5 de colle de Physique-Chimie :

SAVOIR :

a) Modulation d'amplitude par utilisation d'un multiplieur, étude du spectre de Fourier associé, doublet et triplet, démodulation d'amplitude par utilisation d'un multiplieur (juste citer rapidement la détection asynchrone avec diode = détection de crêtes), conséquence sur le spectre de Fourier

b) champ électrique E, Coulomb, calcul direct de E dans des cas simples, circulation, potentiel électrique, opérateurs gradient et rotationnel, loi \vec E = - \vec grad ( V ) puis équation de Maxwell réduite \vec rot (\vec E) = 0

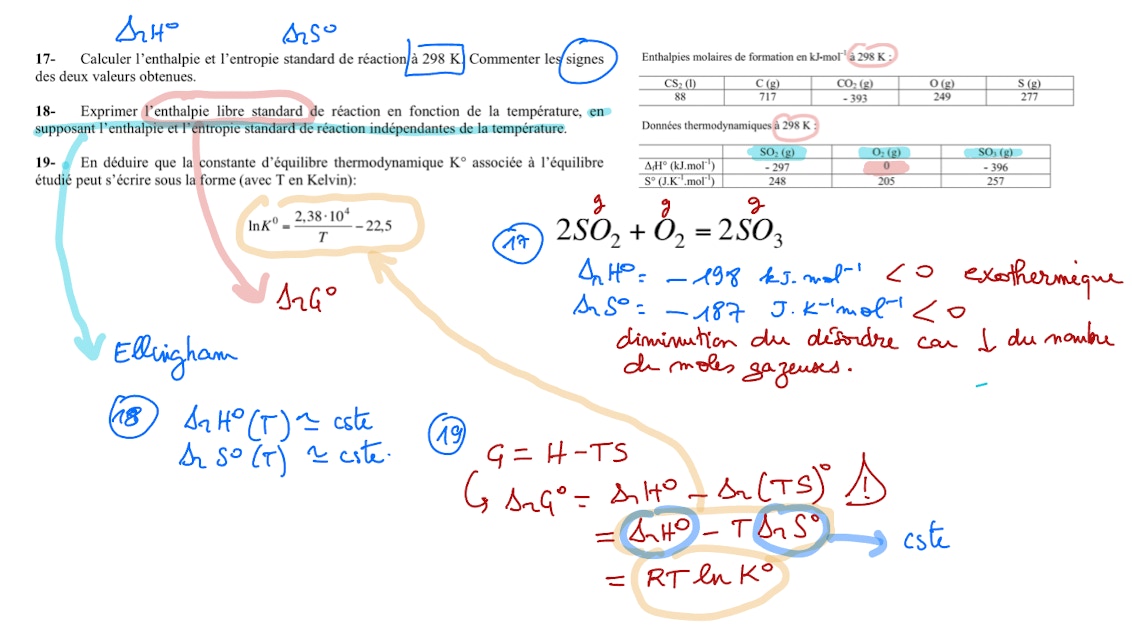

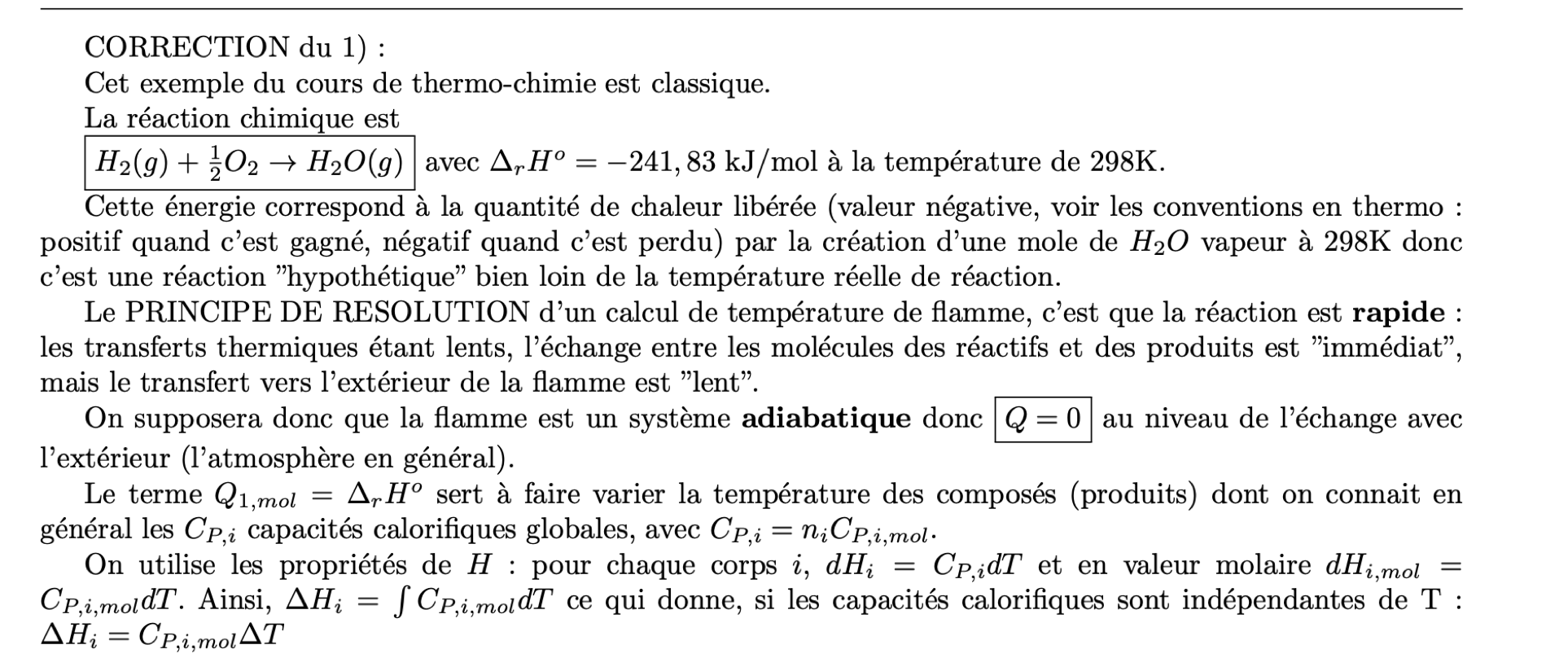

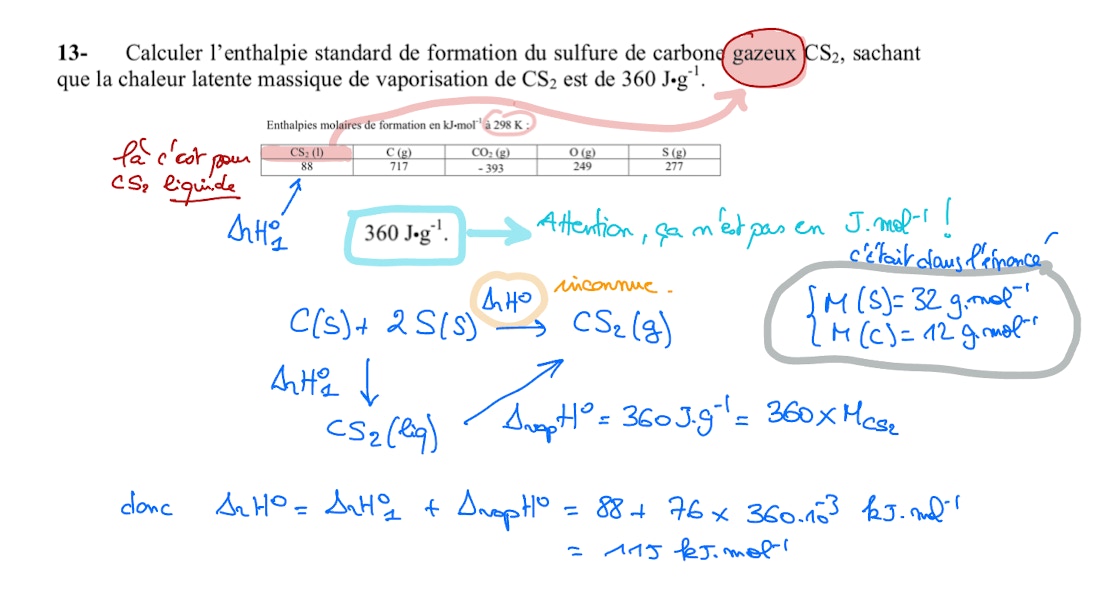

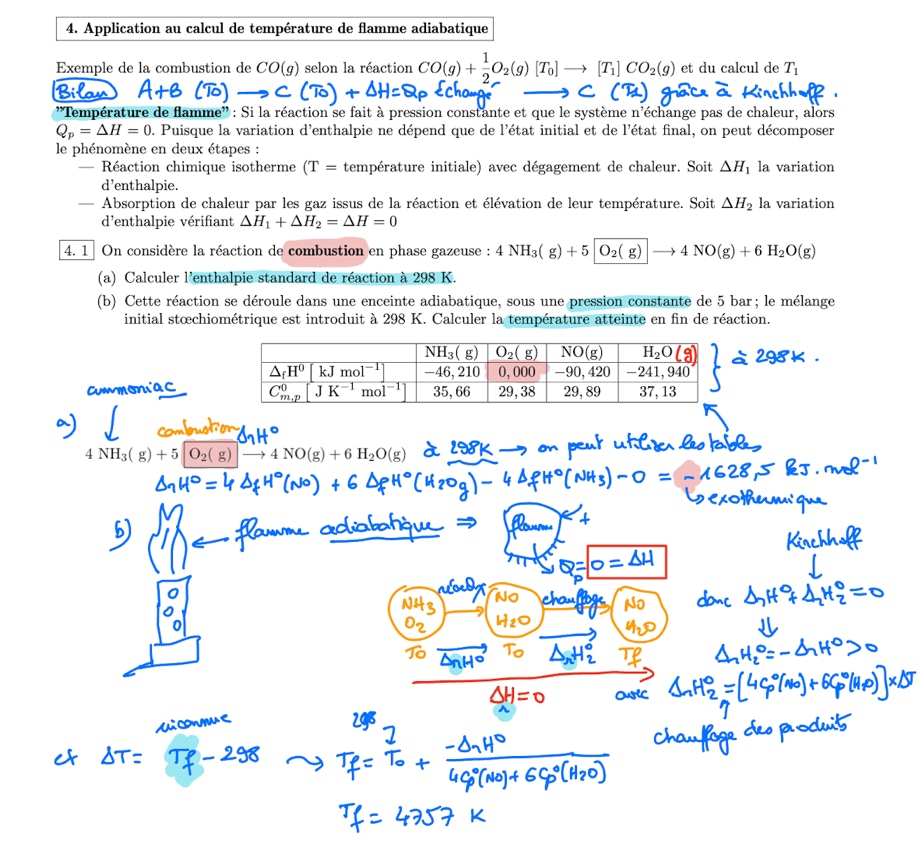

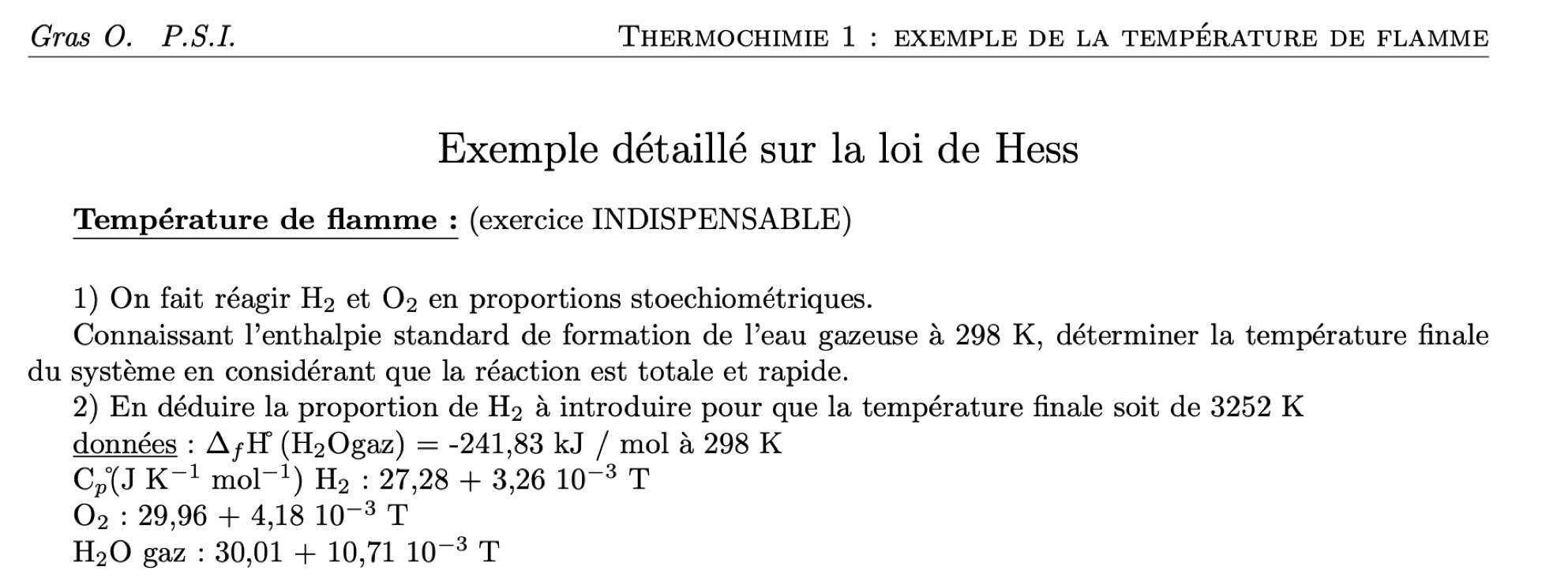

- on ajoute en chimie : utilisation de la loi de Kirchhoff pour calculer l'enthalpie de réaction standard à une autre température que 298K, cas d'une température de flamme; idem Kirchhoff avec S

c) calcul de champ E : direct (exemples très très simples), avec V (exemples très simples), avec surtout le th de GAUSS

d) laplacien + loi de Laplace ou de Poisson

Démodulation

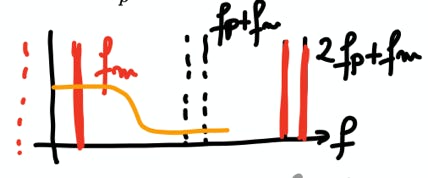

Démodulation par détection synchrone avec 2e multiplieur

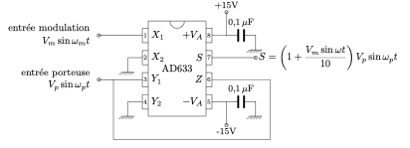

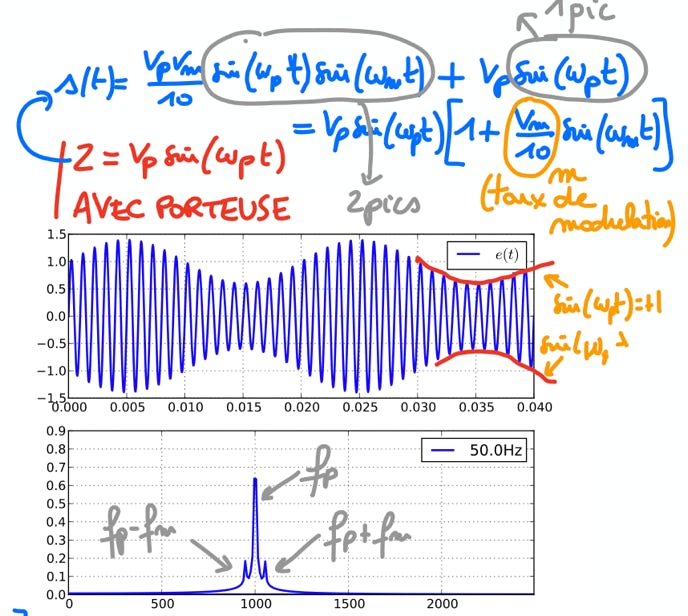

Modulation d’amplitude avec ou sans porteuse

Démodulation par détection de crêtes avec diode, R et C

Questions de cours pour la colle

Les 6 questions de cours :

1 - suite à l’exercice 8, mélange d’un ion métallique M et de son ligand L et calcul des concentrations dans le cas d’un complexe ML. Exemples d’espèces chimiques.

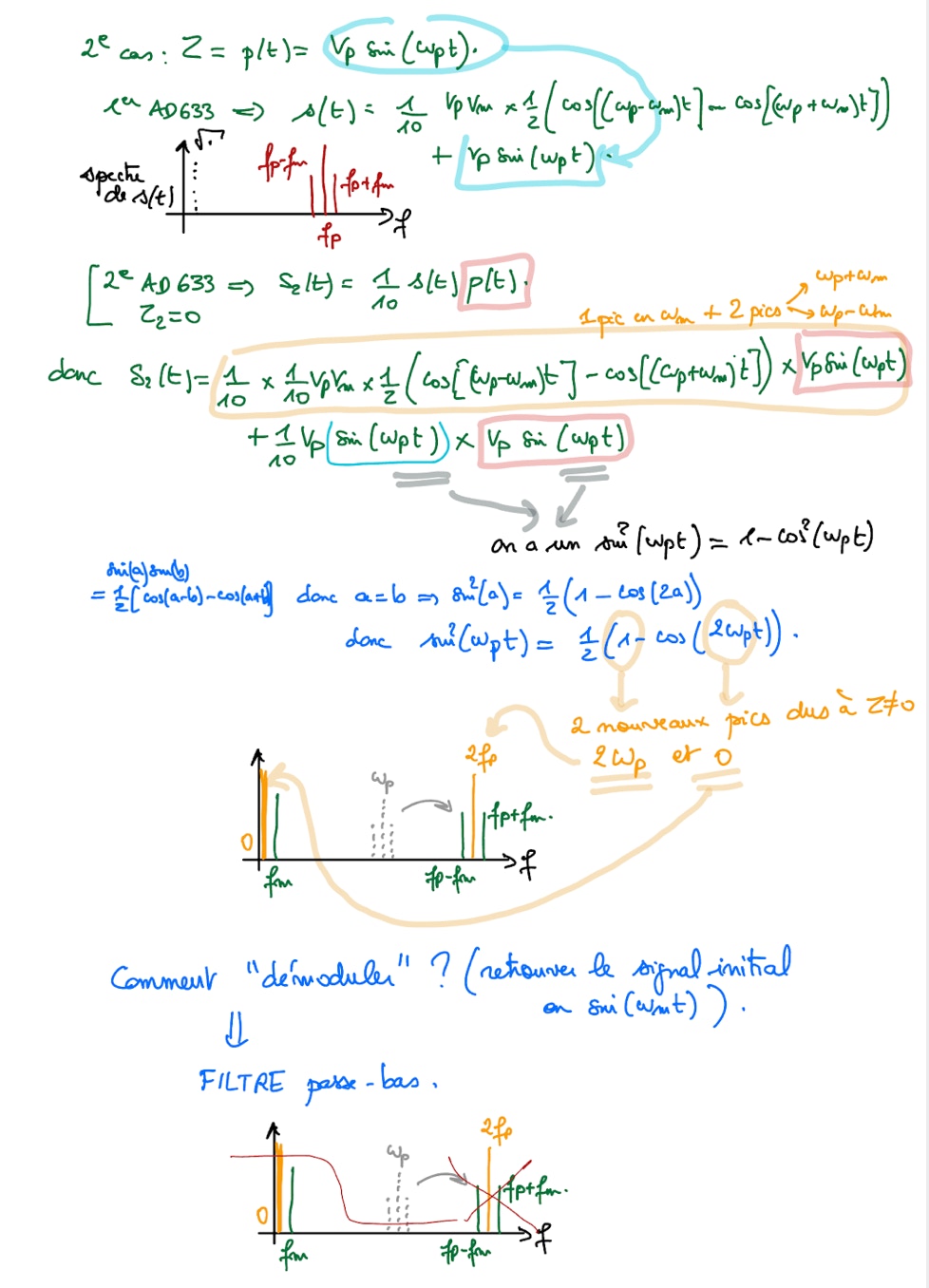

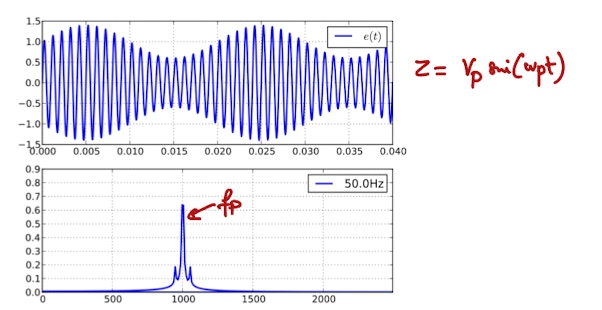

2 - démodulation d'un signal sinusoïdal modulé en amplitude "avec porteuse" : calcul du spectre du signal démodulé après avoir exprimé la composition du spectre du signal modulé initial. (poly 6 : 3-2, 2e cas)

3- conditions d’oscillation pour l’oscillateur à pont de Wien

4- résistances d’entrée des montages à ALI ampli inverseur et non inverseur, après avoir démontré les fonctions de transfert

5- modification de l’équation différentielle en tension de sortie pour un ALI avec rétroaction négative: en déduire que le système bouclé est instable (poly 3 §3.3)

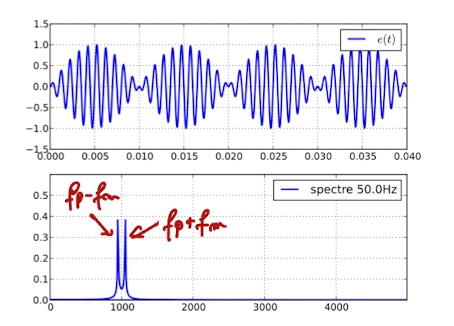

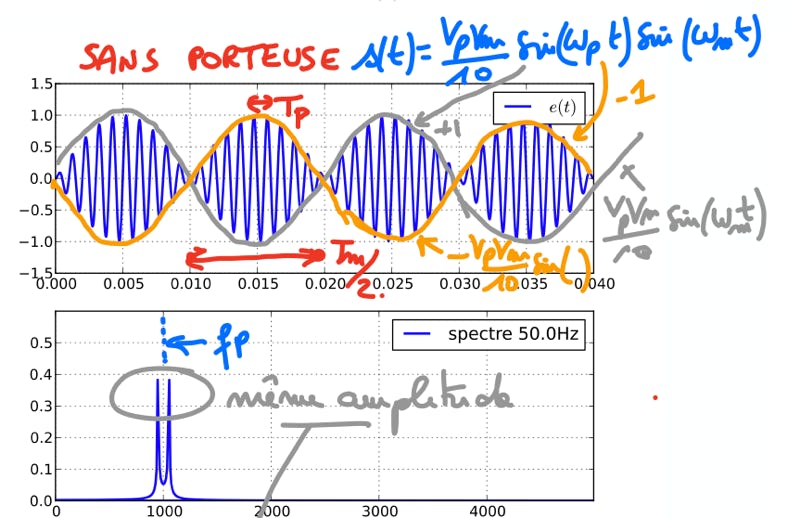

6 - modulation d'un signal sinusoïdal en amplitude "sans porteuse" : calcul du spectre du signal modulé (poly 6 : 1.4)

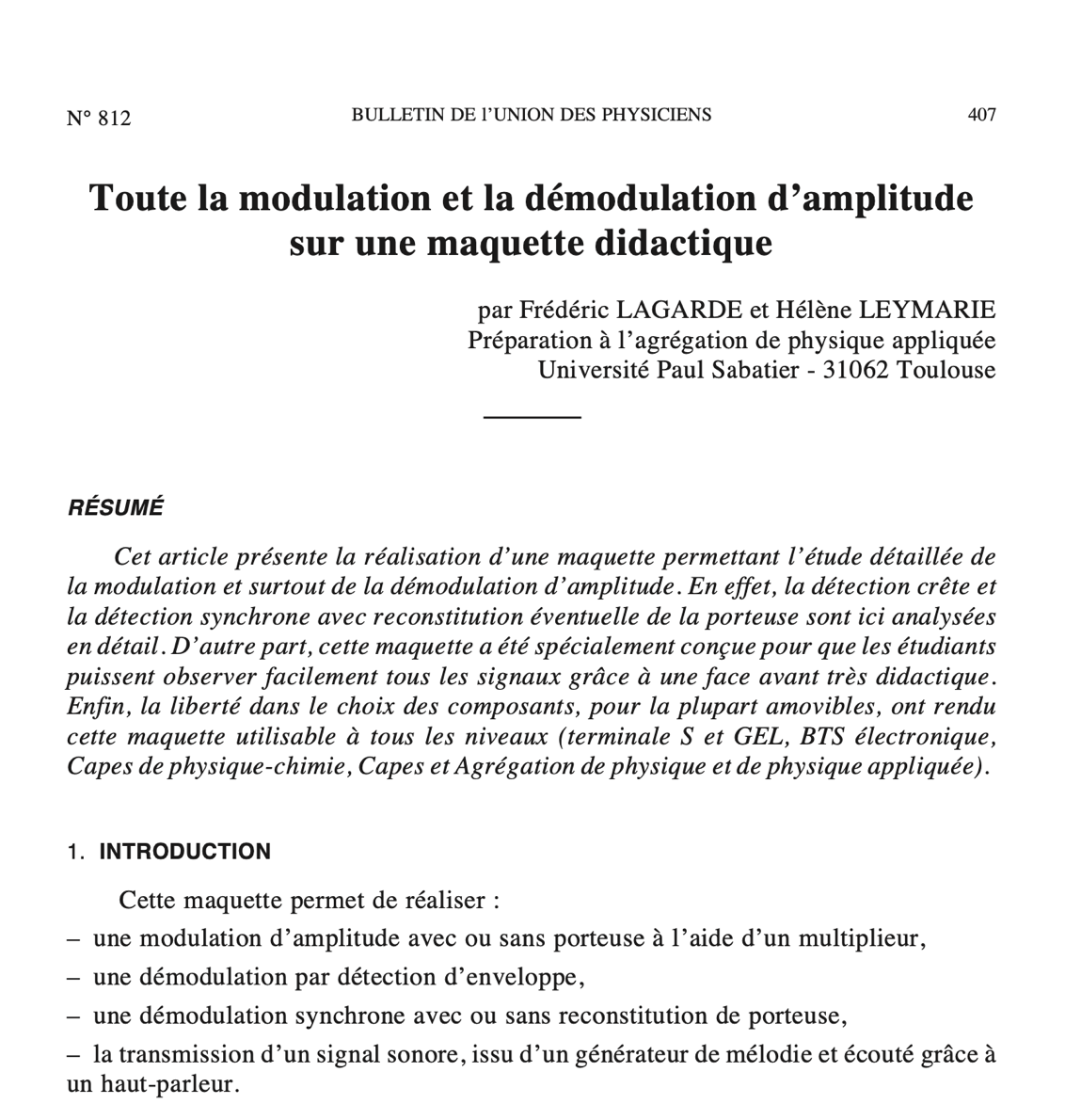

Modulation : indications sur la détection de crête dite ASYNCHRONE

Pas explicitement au programme mais demandé souvent en comparaison de la détection synchrone

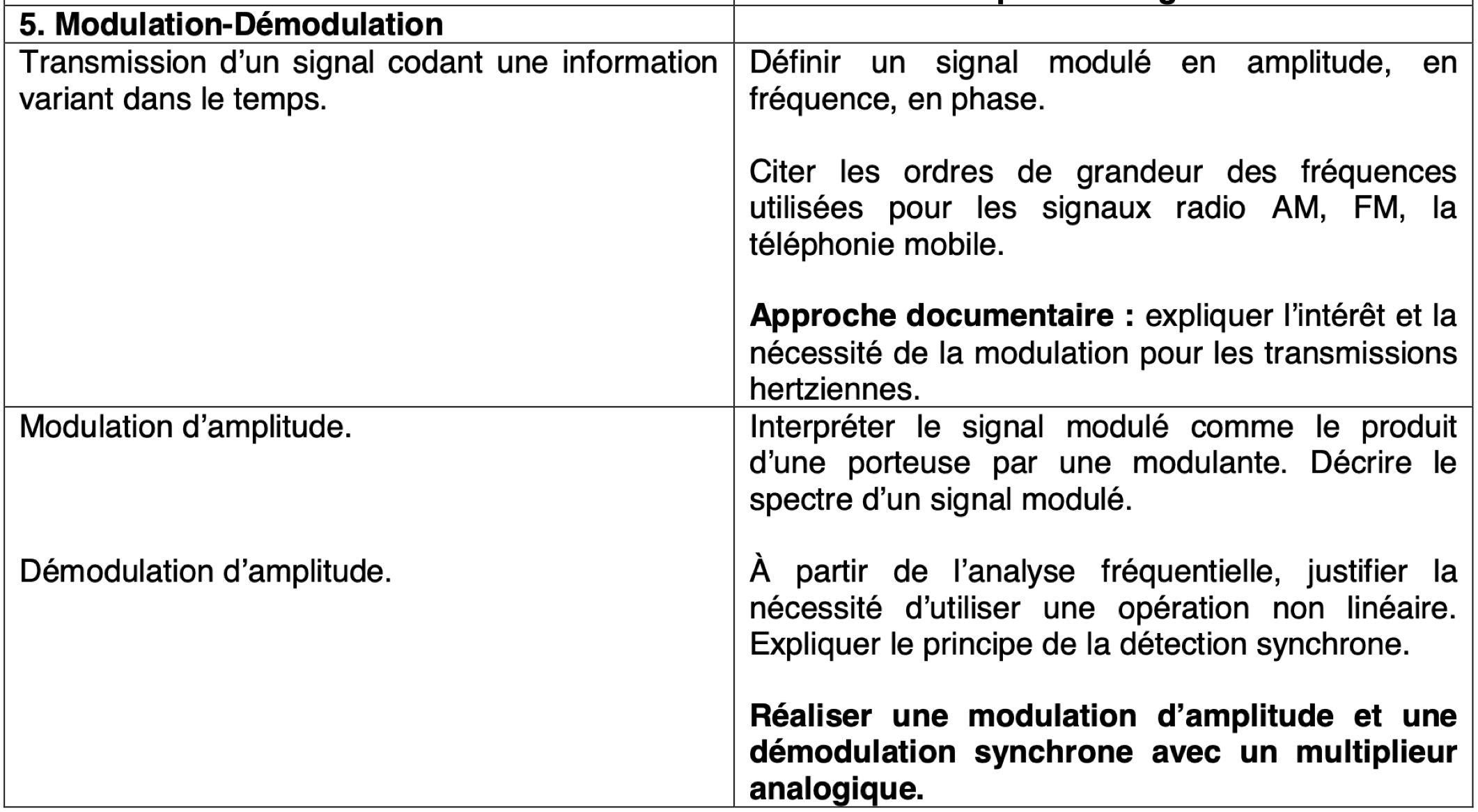

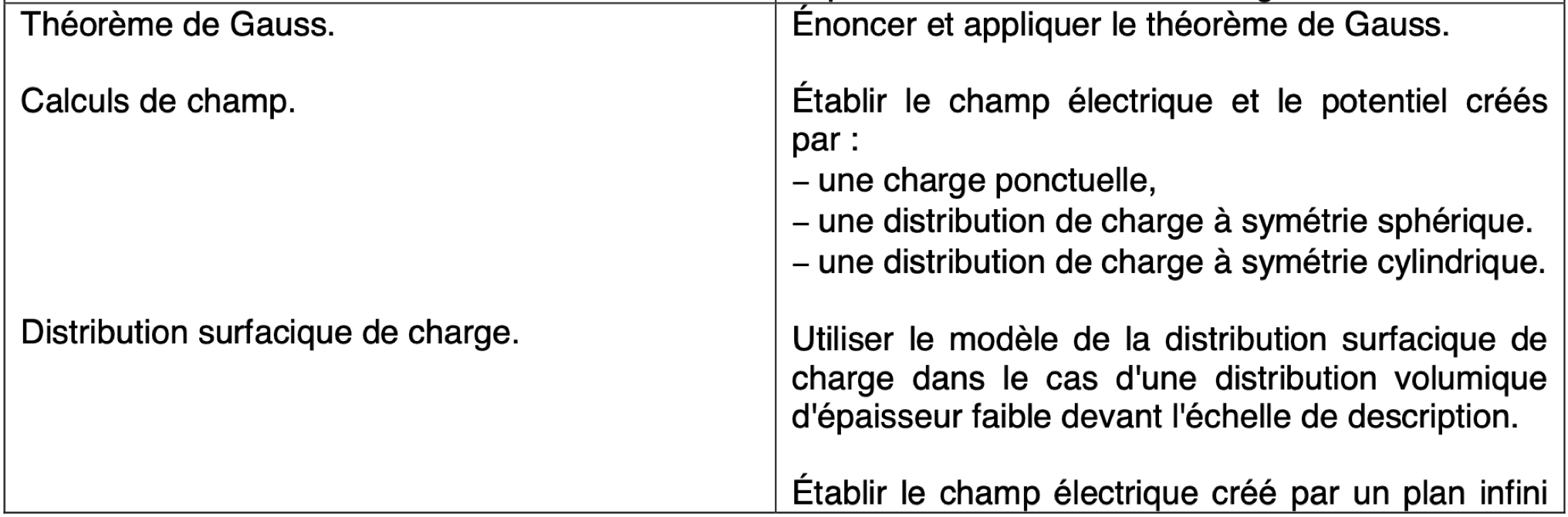

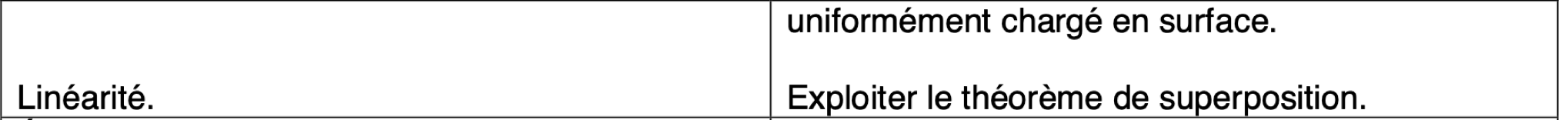

Programme officiel PSI

Physique-Chimie-TIPE- TP-Python

lundi 10h à 11h00 :

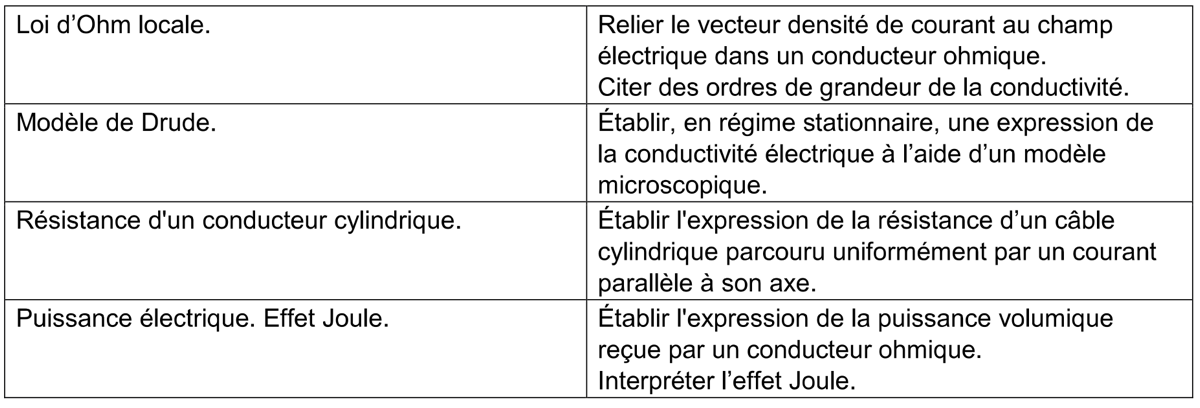

Poly 9= courant électrique - cas local
Cours + TD

mardi 10h00 à 11h30 :

PHYSIQUE = FIN du Poly 9= courant électrique - cas local
Cours + TD

mercredi 8h-12h : TD-TP SII/Physique
Modulation et démodulation

mercredi 12h-13h en libre accès bientôt en C110: «Club Robotique et Sciences Frugales» pour choisir ce qui pourra vous aider dans votre TIPE (capteurs, Arduino, démontage de matériel pour récupérer des composants, robotique de base)
mercredi 14h-16h : TIPE
mercredi 16h-18h : COURS.
Poly 9: densité de courant de charges

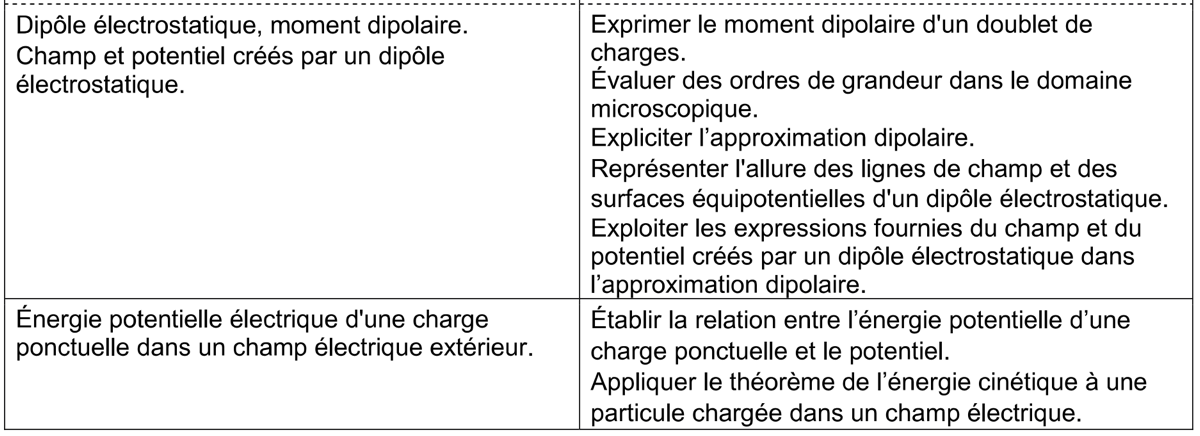

Poly 8bis: dipôle électrostatique
jeudi 10h-11h30 : COURS de PHYSIQUE
